?MWLS型液体电阻起动水阻柜在球团厂润磨机工程

作者:admin点击:2548 次发布时间:2020-06-09 14:54:39

一、 概述
  绕线式异步电动机起动时必须在转子回路中串电阻或频敏变阻器,但由于大型绕线电动机转子电流大,所串铜电阻或频敏变阻器组数较多,体积一般较大,占用建筑面积多,故在旧厂房的技术改造中往往造成较大的困难。液体电阻软起动技术的应用,很好地解决了这一问题,且收到了节约能源、减少投资、运行可靠等特效。  ?MWLS型液体电阻起动水阻柜在球团厂润磨机工程应用?
     山东一球团厂技术改造工程中,新上一台润磨机(其作用是物料成球前经本磨机润磨,使其充分混匀、细化,各种成份均匀分布,表面活性强,有利于成球,可降低皂土配加量,所造生球质量好,目前国内采用此工艺技术的企业较少。)球团生产工艺是一种提炼球团矿的生产工艺,球团与烧结是钢铁冶炼行业中作为提炼铁矿石的两种常用工艺。球团矿就是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后,在加水润湿的条件下,通过造球机滚动成球,再经过干燥焙烧,固结成为具有一定强度和冶金性能的球型含铁原料。

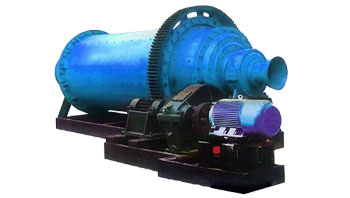

润磨机是球团工艺中的主要设备,处理含水量在8%~13%的物料,使物料充分混合和细化,增大物料颗粒的表面积。使用润磨机可以缩短球团矿的制作工艺,节省了设备能耗,且有提高团矿质量和金属回收率、改善劳动条件和环保条件等作用,所以在球团矿工艺中得到迅速推广。
    润磨机的工作原理是由周边大齿轮带动简体旋转时,物料受到研磨介质钢球的冲击,以及球与球之间和球与筒体衬板之间的粉磨,使物料充分暴露出新鲜表面,得到充分混合,最后经排料孔排出磨机,进入下道工序。本机可有效地降低膨润土添加量,提高生球强度。
    润磨机在球磨机的基础上有三个主要特点:强制给料、周边排矿、橡胶衬板。
该球团厂润磨机有效容积:39m3,最大钢球装载量44t,电动机功率630kW,采用转子回路串液体电阻软起动的方法,保证了设备满负载起动,且对电网无冲击,运行可靠,维护简单。投产一年来,从未出过故障,取得了较好的经济效益。 
二、液体电阻起动装置(俗称:水阻柜)工作原理及简介 /uploads/ANLI/qtc741.jpg
  工作原理:起动过程中,将可变电阻串入绕线式异步电动机的转子,实现限流,在起动完成后将其短接。电阻的可变性是靠改变电解液电阻箱的极板距离实现的,通过液阻值的改变而改变电动机的固有特性。 
  电阻串入转子的方法,不属于降压起动。它可以在限制起动电流的同时,增加电机的起动力矩,这是其突出优点。在起动过程中,适当地控制电阻值的下降率,有可能在起动的全过程中保持恒定的大起动力矩。  
液体电阻起动装置(俗称:水阻柜)简介:该装置核心部件是由三个液体电阻箱(内装电解液和上下两块铜电极,上为动极,下为定极),控制传动电机M2。将具有可移动的动极和固定电极的液体电阻器串接于主电机转子回路中,由控制电机M2改变动、定电极之间间距,距离大液阻值大,反之,液阻值就小。根据工厂生产要求,在液体电解质电阻率ρ基本不变的情况下,控制电机M2的设定转速和时间来改变被控主电机M1的起动转速及起动电流。  
三、 MWLS型水阻柜在球团厂润磨机工程应用
    山东一球团厂润磨机的起动采用了我公司生产的MWLS系列自动液体电阻起动装置。该润磨机的主电机型号为YR5003-8,
Pe=630kW,Ue=6000V,Ie=74.5A,Ne=738r/min,λ=Mm/Me=2.10 ,转动惯量GD2=50 kg㎡。
依据厂家提供的产品资料,选用MWLS2-1000/0.6液体电阻起动器。
主要技术参数:电流≤1.3Ie,起动时间9~30s,预整定,可调;起动次数:可连续起动6次;电液正常工作温度≤70℃;对使用条件、环境要求一般。  
 液体电阻配制,按如下公式进行估算:
水阻柜液体电阻配制公式

  式中R0----串入转子回路每相电阻(Ω);   U2e----转子开路电压(V), 本例为823V;   I2e----转子额定电流(A), 本例为473.7A; 
  K -----电机起动时,串入R0后的起动电流与额定电流之比,本例取1.2; 
  n -----不加R0前起动电流与额定电流之比,一般取5~7.   本例电阻R0=0.8Ω   
液体电阻测量方法如下: 
 (1) 将动电极开至初始位置,在定电极和动电极之间加6.3V交流电压,以测量串联回路的电流; 
 (2)计算公式: R0= U/I I=U/R0 本例实测为8A;  
 (3)测量电路: 
 水阻柜配置液体电阻测量电路
四、
MWLS型水阻柜在球团厂润磨机工程应用效果与注意问题 MWLS型水阻柜在球团厂润磨机工程应用?

  (1) 由于液体电阻起动装置设备简单、体积小,可就地放置,减少了对土建及通风的要求;对于重载起动的大型绕线式电动机转子回路串液体电阻比其它方式更经济、更可靠;   
    (2) 由于提高了起动成功率,增大了起动转矩,大大降低了对电网的冲击和对电动机及机械设备的损坏; 
  (3) 保证了电网线路电压的稳定,提高了高压断路器参数整定的准确性,使高压电动机的低电压、过流、过负载等保护的灵敏度大大提高。   
   (4) 起动电流的可控性,使切除转子所串电阻的起动时间准确合理,与频敏变阻器相比,改善了电动机从起动到运行过程的功率因数,降低功率损耗,节电效果明显。 
  注意的问题:液体电阻器阻值恢复有一定时间,对于连续起动、正反转运行的工况不宜使用;日常维护要定期检查液位及行程开关是否正常。   
五、结束语 
  MWLS型液体电阻软起动装置,在球团厂投产运行一年来,尚未出现故障,与其它同类设备相比具有明显优势,得到了广大技术人员、生产管理部门的的认可。实践证明,液体电阻软起动装置不仅满足了生产需要,而且减少了投资、节省维护费用,取得了很好的经济效益。   另外,冶金企业的矿山破碎机、煤粉球磨机、制氧机等大型重载起动设备均可采用此技术;不同行业的重载电动机起动都有相似之处,因此,液体软起动技术可因地制宜地应用到各类工程中。
