MWLS系列球磨机软起动水阻柜

产品名称:MWLS系列球磨机软起动水阻柜

产品类型:绕线水阻柜

浏览次数:2468次

产品简介:MWLS系列球磨机软起动水阻柜是在球磨机拖动电动机的转子回路中串入三相星形联接的特制水电阻,水电阻随电动机的起动而自动接入,阻值在预定的时间内无级减小,接近于零时自动切除,从而使电动机在接近额定电流和最大转矩的情况下无冲击平滑起动,起动过程对电网无冲击干扰,无谐波污染。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

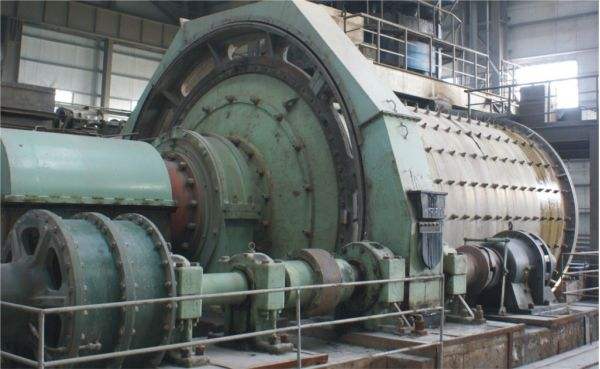

一、主机设备介绍

     球磨机是物料被破碎之后,再进行粉碎的关键设备。这种类型磨矿机是在其筒体内装入一定数量的钢球作为研磨介质。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。MWLS系列球磨机软起动水阻柜
      球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段。
       根据研磨物料的粒度加以选择,物料由球磨机进料端空心轴装入筒体内,当球磨机筒体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它附在筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。
       物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装各种规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
       筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度较大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体也可以用钢段。
        原料通过空心轴颈给入空心圆筒进行磨碎,圆筒内装有各种直径的磨矿介质(钢球、钢棒或砾石等)。当圆筒绕水平轴线以一定的转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定的高度,当自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时在磨机转动过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。
二、产品概述

  MWLS系列球磨机软起动水阻柜是在球磨机拖动电动机的转子回路中串入三相星形联接的特制水电阻,水电阻随电动机的起动而自动接入,阻值在预定的时间内无级减小,接近于零时自动切除,从而使电动机在接近额定电流和最大转矩的情况下无冲击平滑起动,起动过程对电网无冲击干扰,无谐波污染。适用于三相交流0.4kV、0.66kV、3kV、6kV、10kV,额定功率到45—10000kW的绕线式异步电动机的重载平滑软起动。

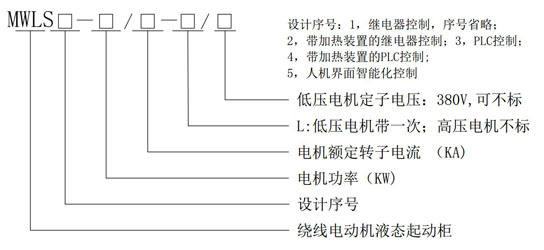

三、MWLS系列球磨机软起动水阻柜产品型号
MWLS型球磨机软起动水阻柜注释
四、MWLS系列球磨机软起动水阻柜使用环境MWLS系列球磨机软起动水阻柜

  环境温度:-10℃~+40℃;
  相对湿度:<85%,不凝露;
  海拔高度:不超过2000m(超过2000m须特殊设计);
  安装地点:垂直倾斜度不超过50,无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。

五、MWLS系列球磨机软起动水阻柜性能特点

  起动电流小且基本恒定,对电网无冲击;
  起动电流不大于额定电流的1.3倍,可降低变压器的容量要求;
  可低电压起动,电网电压能保证电动机正常运行,就能顺利起动;
  可连续起动5~10次;
  平滑起动,机械应力冲击小,有效保护电动机和传动机械;
  特别适用于重载起动;
  结构简单、安装维护方便,可靠性高。

六、MWLS系列球磨机软起动水阻柜技术规格

0.4kV/6kV/10kV球磨机绕线电机水阻起动装置

适配功率(kW
外形尺寸(mm

W
D
H
MWLS- 630/□
≤ 600
800
800
2000
一体(一面柜)
MWLS-1000/□
≤1000
1000
900
2000
一体(一面柜)
MWLS-2000/□
≤2000
1200
900
2000
一体(一面柜)
MWLS-3000/□
≤3000
1300
1200
2200
一体(一面柜)
MWLS-4000/□
≤4000
1400
1200
2200
一体(一面柜)
MWLS-5000/□
≤5000
1500
1200
2200
一体(一面柜)
MWLS-  □/□
>5000
特别设计


七、MWLS系列球磨机软起动水阻柜产品方案

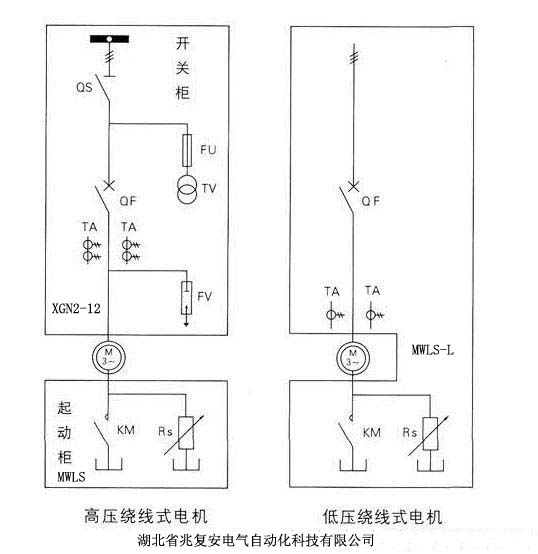

MWLS系列球磨机软起动水阻柜一次原理图
八、MWLS系列球磨机软起动水阻柜订货须知

  订货时须提供电机型号、额定功率、额定定子电压、额定定子电流、额定转子电压、额定转子电流等信息。
