MWLR型绕线电动机智能滑差调速水阻柜

产品名称:MWLR型绕线电动机智能滑差调速水阻柜

产品类型:调速水阻柜

浏览次数:2763次

产品简介:MWLR型绕线电动机智能滑差调速水阻柜主要应用于建材、冶金等工业部门的破碎机、轧机类设备的大中型绕线式交流异步电动机的起动与滑差调节。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍



 一、概述MWLR系列绕线电动机节能液态调速柜

MWLR型绕线电动机智能滑差调速水阻柜主要应用于建材、冶金等工业部门的破碎机、轧机类设备的大中型绕线式交流异步电动机的起动与滑差调节。它通过改变电动机转子回路串接的电阻而达到调节滑环电动机转速的目的,释放滑差功率,限制滑环电机冲击电流。电机在滑差调节运行状态下水电阻长期通电所产生的焦耳热需要通过水-水热交换系统带走,因此该设备还带一套换热设备进行热交换。换热设备使用的冷却水可以循环使用。

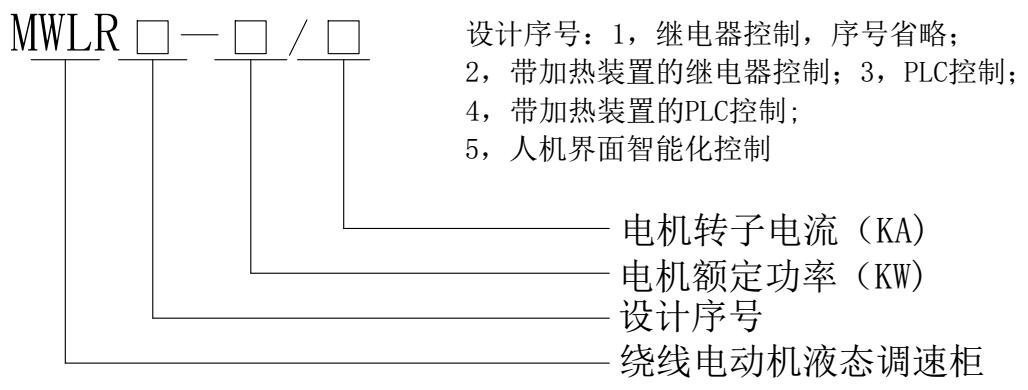

二、型号说明
智能滑差调速水阻柜型号

三、性能特点

            1)可对大型绕线异步电动机进行无级速度调节,调速比可达21;并且可以根据用户需要,提供更大调速比的MWLR型绕线电动机智能滑差调速水阻柜。

      2) 兼作绕线电动机起动之用途,不必另外安装起动设备,而且具备水电阻起动水阻柜起动电流小,起动平稳的优点;

      3)转差调节响应速度快;

      4)与变频调速、可控硅串级调速相比更经济可靠实用,维护更简单;

      5)因为属于纯电阻性质,所以没有谐波,对电网不会产生污染;

四、工作条件

1、周围空气温度上限不超过+50℃,下限不低于-5℃;大气相对湿度不超过85%

2、安装地点有自来冷却水源;对水质的要求是:

   1)用作配制水电阻的电解液及运转中的补加用水,应是蒸馏水或软化水或纯净水或静置过的饮用开水,必须纯净无沉淀物和悬浮物;

   2)冷却用水应纯净无杂物,水源压力不低于0.2MP,水温不超过30℃。

3、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

4、调速水阻柜电源:三相四线380V/220V50HzMWLR-220~2000以下,电源容量为20AMWLR-2500~3200,电源容量为32A

5、若转速调至全速的三分之二以下,为防止电动机过热,用户应有电机附加散热措施(另配电机散热风扇);

 6、无显著的摇动与冲击振动,海拔高度不超过2000米,特殊情况另议;

 7、对北方冬季保暖不良可能结冰的场合,可选用电加热器型。

     注:电源电压等级特殊时需重新设计,用户订货时应予说明。

五、技术参数

项      目

指       标

说      明

执行标准

Q/MWLR—2016


安装地点

室内

可室外,订货需注明

适用电动机类型

绕线式异步交流电动机


环境温度

-5℃~40℃

特殊环境可以特殊设计

海拔高度

≦2000米

可根据要求特殊设计

控制电源

三相四线AC380V 容量大于10kVA

其他类型电源需注明

防护等级

IP20、IP30


冷却方式

水-水


调速比

大于2:1


冷却水要求

冷却用水应纯净无杂物,水源压力不低于0.2MP,水温不超过30℃


对外信号特征

与一次柜,DCS有信号连锁

开关量,模拟量, DCS可采用总线、以太网等各种通讯协议连接

高低压连接方式

电缆


MWLR系列绕线电动机节能调速液阻柜

六、技术指标



产品型号

适用电机容量

kW

电阻箱内温度

循环泵功率

kW

冷却水用量

t/h

MWLR-250

≤250

<55

0.37

2

MWLR-355

≤355

<55

0.37

3.5

MWLR-450

≤450

<55

0.37

5.0

MWLR-630

≤630

<55

1.1

6

MWLR-800

≤800

<55

1.1

7

MWLR-1000

≤1000

<55

1.1

8

MWLR-1500

≤1500

<55

2.2

10

MWLR-2000

≤2000

<55

2.2

15

MWLR-2500

≤2500

<55

2.2

20

MWLR-3000

≤3000

<55

4

25

MWLR-4500

≤4500

<55

7.5

40

MWLR-6000

≤6000

<55

11

60



六、订货须知

1、电动机型号、额定定子电流、额定定子电压、额定功率、额定转子电流、转子开路电压、额定转速;对于B(保护抑制冲击)应提供设计电阻参数,或要求的转差率S
2、电动机拖动的负载特征,工况说明;
3、设备表面颜色;
4、高海拔(>2000m)、高寒(<-5℃=、高温(>+45)、盐雾严重污染、高湿度地区的客户应事先说明;
5、若有其它特殊要求(如增加防护等级等),可与我公司协商订货。
