水阻柜厂家介绍钢铁企业高压供电系统供电电源

作者:水阻柜点击:1146 次发布时间:2023-06-16 19:06:04

一、工怍电源

工作电源主要是保证正常生产的电源。钢铁企业

钢铁企业是连续性生产企业。如果突然停电,造成的经济损失一般都很可观。但由于企业规模和性质不同,突然停电后造成的损失程度是不同的。大型钢铁联合企业的停电损失甚至会影响国民经济。生产关键产品的中型特殊钢厂,其停电损失也难以估计。小型企业的停电损失相对较小。因此从保证生产出发,钢铁企业对工作电源可靠程度的要求,应根据企业规模和性质有所区别。

工作电源的可靠程度一般随供电回路,电源和电源点的数量而异。例如企业的两个独立电源来自同一电源点的两段母线就不如分别来自两个独立电源点可靠;由接自同-段母线的两回路供电就不如由接自不同母线段的两回路供电可靠。故钢铁企业的供电电源,应根据企业的规模和性质选定。

钢铁企业的工作电源,一般要求如下:

(1)年产钢100t及以上的大型钢铁企业,应有两个(或两个以上)独立电源点供电。

(2)年产钢50t及以上的中型钢铁企业,一般由两个独立电源点供电;当地区供电条件有困难时,允许由一个电源点的两个独立电源供电。

(3)小型钢铁企业,在难以从地区电网取得两个独立电源时,允许只有一个工作电源。但必须对保安负荷采取保安措施。钢铁企业供电电源容量,应满足正常生产时全部用电负荷的需要.当企业的工作电源有多个时,应同时工作,互为备用。要求在任一电源因故障而停止供电

时,其余的电源仍能满足企业全部用电负荷的需要。

二、 保安负荷及保安电源

(一)保安负荷

保安负荷是指一级负荷中由于突然中断供电,会造成人身伤亡事故或重大设备损坏事故的负荷,它还包括事故时紧急抢修的负荷。

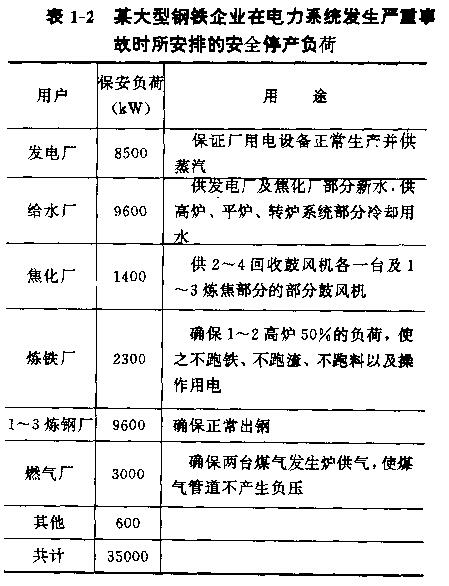

因为各企业的构成不同,规模不同,用统一的规定选定保安负荷是困难的,对具体企业要做具体分析确定。对保安负荷的供电,在事故时只须保证能安全停产。现将某大型钢铁企业在电力系统发生严重事故时

所安排的安全停产负荷列出供参考:, 见表1-2.

保安负荷

保安电源的容量取决于保安负荷的大小。保安负荷应根据保证企业安全停产所必须的用电设备进行计算,应尽可能符合实际,不宜保守偏大,否则会给解决保安电源带来困难。因为企业在需要保安电源时,也往往是电力系统发电容量严重短缺的时候,所以,必须从全局出发来对待这个问题。

计算保安负荷时,应注意以下几点:

(1)多台同一用途的用电设备,在保证安全停产时可能只需要其中一部分。例如有5台高炉冷却用水泵,为保证安全停产只需要两台水泵就能满足要求,则应按两台水泵计算保安负荷。

(2)在安全停产的过程中,不同时使用的设备,不要全部计入。例如停电开始阶段,高炉循环水的补充新水系统的负荷可不计入;高炉休风之后,风机负荷可不计入。因此,只要计算其中负荷较大者即可。

(3)如果保证某一生产流程安全停产,可采取两种措施者,只需计算其中负荷较大的一种。

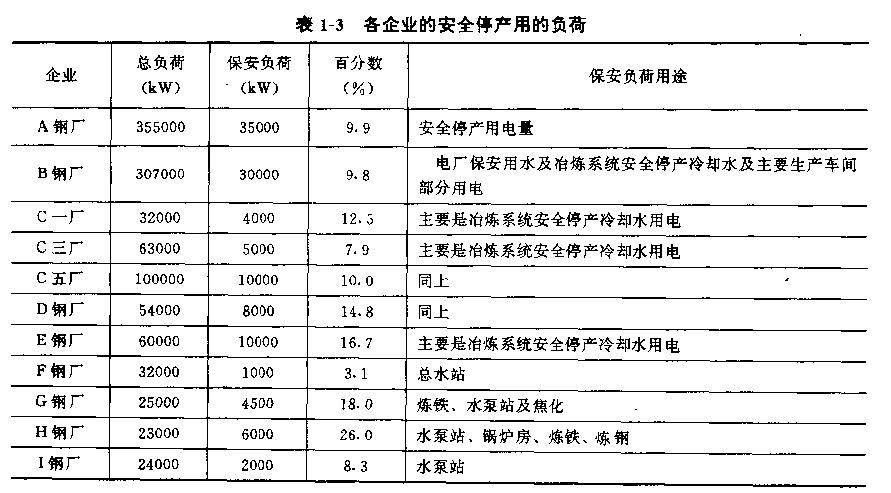

计算求得的保安负荷,还应和类似企业的实际值进行比较核实。现将各企业实际的安全停产用保安负荷列出供设计中参考,见表1-3

安全停产负荷

在没有保安负荷资料时,可根据企业的总负荷粗略估算(包括事故时紧急抢惨负荷,但不包括自备发电厂的保安负荷和高炉采用电动鼓风机时的保安负荷)

如下:

企业规模或性质                            保安负荷/总负荷

大型和中型联合全业                        10~15%

当轧钢机负荷占总负荷的比例               5~10%

过大的上述联合企业

(二)保安措施的种类

对保安负荷可以采用保安电源解决,也可以采用其他非电类措施来解决,因此,在具体工程设计中需要经过技术、经济比较后确定。保安电源和非电类保安措施一般有下列几种。

保安电源有:

(1)引自电力系统发电厂或枢纽变电所,但该处未接企业工作电源;

(2)企业自备发电厂;

(3)企业设置的柴油发电机;

(4)企业设置的蕾电池。

非电类保安措施有:

(1)采用柴油机泵及其他柴油机拖动设备,

(2)采用高位水池、水塔、油箱等;

(3)用蒸汽充填煤气管道使之不产生负压;

(4)设量手动机械人工处理。

(三)保安电源

A  保安电源设置要求

对已具有两个及以上独立工作电源的大、中、小型企业,当电源能互起保安电源作用时,一般不需要再另设保安电源。

大型企业以及具有两个独立电源点的50t及以上的中型企业,为了使其保安负荷中特别重要的部门(1.4.3节,表1-8)进一步提高安全停产的可靠性,可以另设保安电源。此电源可引自电力系统的发电厂或枢纽变电所.能起保安作用的自各发电厂、柴油发电机或蓄电池等。

两个独立工作电源引自一个发电厂或枢纽变电所的50t及以上中型企业,应由另一个发电厂或枢纽变电所引来一回路保安电源。企业中特别重要部门(1.4.3节,表1-8)的保安负荷可由此保安电源供电。

小型企业由一个工作电源供电时,应尽量取得一回路保安电源。

B  选用自备电厂作为保安电源时需注意的问题

当电源系统发生严重故障时,自备电厂能够与电源系统自动解列,还应根据负荷的重要性装设自动按频率减负荷装置,首先将冲击负荷切除,以确保自备电厂的安全运行和对保安负荷可靠供电。

发电不稳定的能源综合利用的发电机组,不能怍为保安电源使用,例如,高炉鼓风机加装背压式发电机组、高炉炉顶余压发电机(TRT)、 焦化厂干熄焦(CDQ)发电机等。

采用蒸汽兼作保安措施的发电机组,必须考虑电源系统中断供电时的蒸汽平衡,避免蒸汽既要供保安电源的发电机组又要供保安蒸汽的矛盾。要考虑发电机组故障和发电机组每年检修的时间较长等因素,确定合理的型式、台数和单机容量。至少设两台机组。

C  选用其他保安电源时需注意的问题

当选用电力系统的电源为保安电源时,要求当电力系统发生严重故障时不能影响保安电源的运行,必要时需加装解列和减负荷装置,确保保安负荷的用电量。

选择保安电源电压等级,最好与工作电源的等级不同。

保安电源线路应与工作电源线路分开敷设,避免相互影响,以提高供电可靠性。保安电源与线路应经常处于准备状态,等待应急使用。

小型企业有可能选用柴油发电机作为全厂性的保安电源,而大、中型企业,-般是作为个别厂或车间的保安电源。

由于选用的柴油发电机容量比较小,要注意电动.机起动能否满足要求。

为了经济运行,正常情况下柴油发电机是不工怍的,当工作电源中断供电时才自动开机,从开机到送电大约需要10~15s时间,因此,不能作为特别重要部位的事故照明电源或断电立即会出事故的用电设备的电源。
