产品名称：MSP系列电机软起动水阻柜极板

产品类型：水阻柜配件

浏览次数：次

产品简介： MSP系列电机软起动水阻柜极板是液态软起动柜水电阻重要组成部分之一，极板分上下两部分，上部分称为“动极板，下部分称为“定极板。

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：242796700@QQ.COM

产品介绍

一、概述

二、极板制作工艺

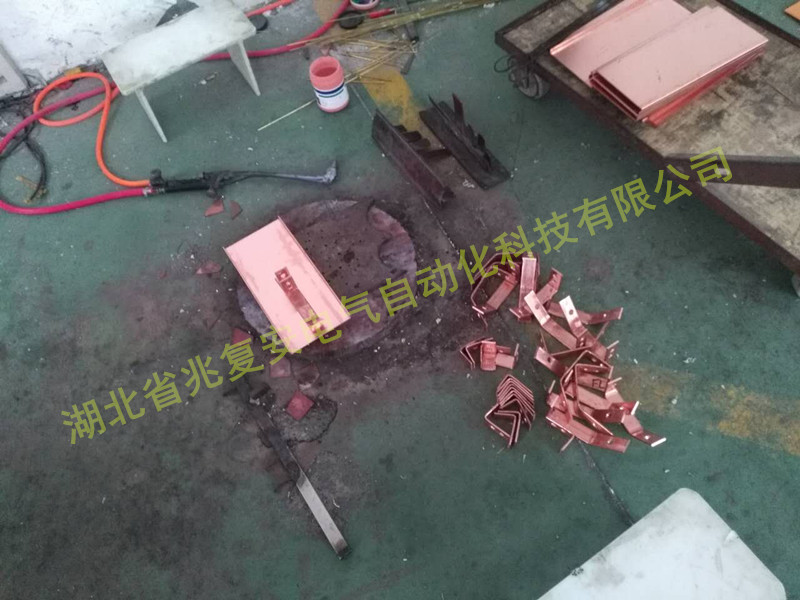

电极焊接
4.1  焊矩点燃与关闭
点燃时先开氧气开关，后开乙炔，关闭时先关乙炔后关氧气。
4.2  焊接中出现回火故障时，应立即关掉乙炔，再关氧气，稍停一下，再打开氧气吹去焊矩内的碳质，再打开乙炔重新点火。
4.3  气焊火焰采用中性焰，一般要求氧气和乙炔比例为1：1.2 。
4.4  运条方法易采用由右向左运动的左焊法。
4.5  铜焊时允许使用硼砂。
4.6  在更换焊条或焊接因回火等原因而中断，形成接头，接头时应先用火焰将熔池周围加热，使原熔池充分熔化后再加入熔丝以得到质量好、组织致密的接头。
4.7  收尾时应减小焊炬与工件间夹角，同时增加焊接速度和加大焊丝可防止供给量、熔池扩大，得到平滑的收尾。
4.8  极板焊接既要考虑牢固，还要讲究导电性能，因此，属主导电的部位应全焊。
5   电极焊接要求和处理
1） 电极焊接牢固，无烧孔，无毛刺，无焊瘤。
2） 焊道均匀美观，无烧穿、虚焊、咬边等缺陷，焊接结构牢固，焊接处的铜截面大于电极板的导
电面积。
3） 极杆焊接应有足够的强度，安装后机械运动时不幌动、变形。
4） 板面和固定螺栓位置外作搪锡处理，翻砂铸造件应无气孔、沙眼。


三、      外形参考图

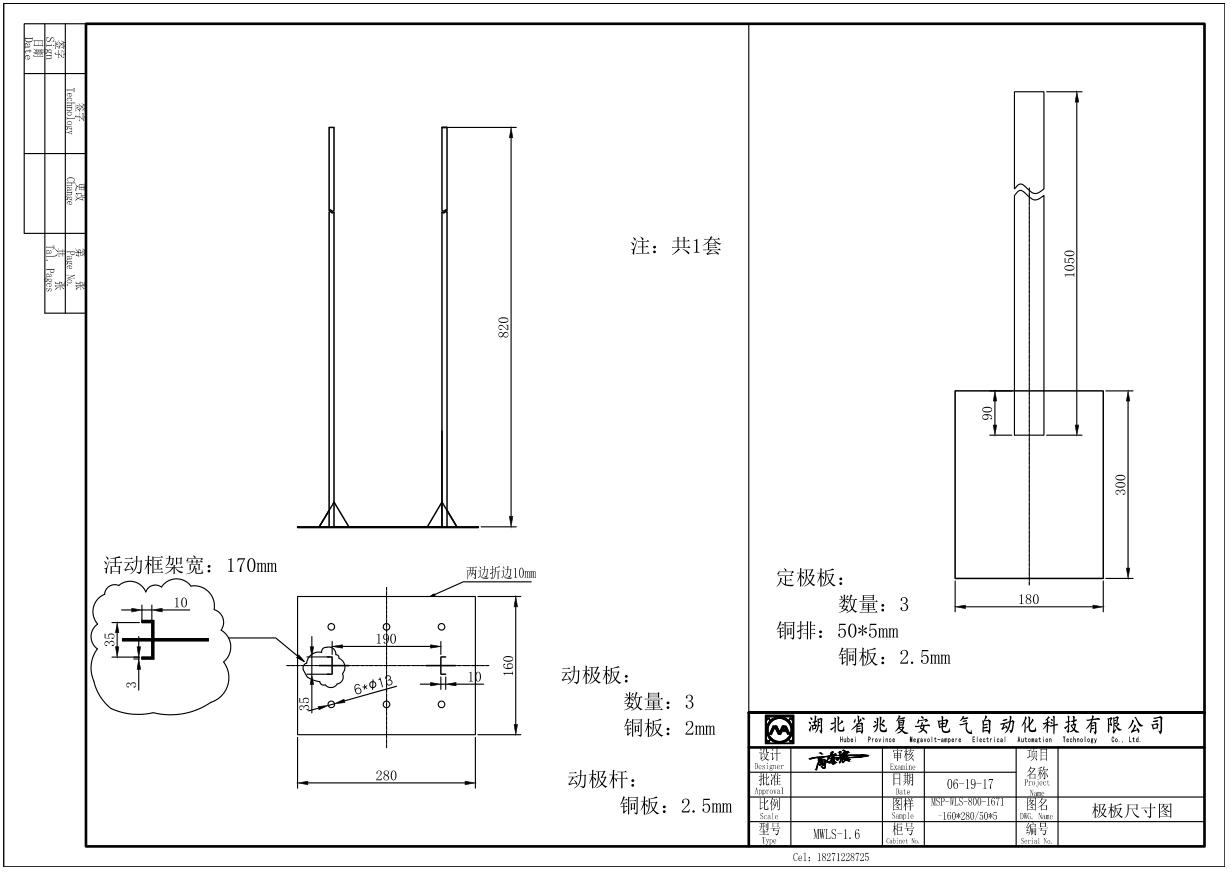

1、绕线电机软起动水阻柜极板MSP-WLS

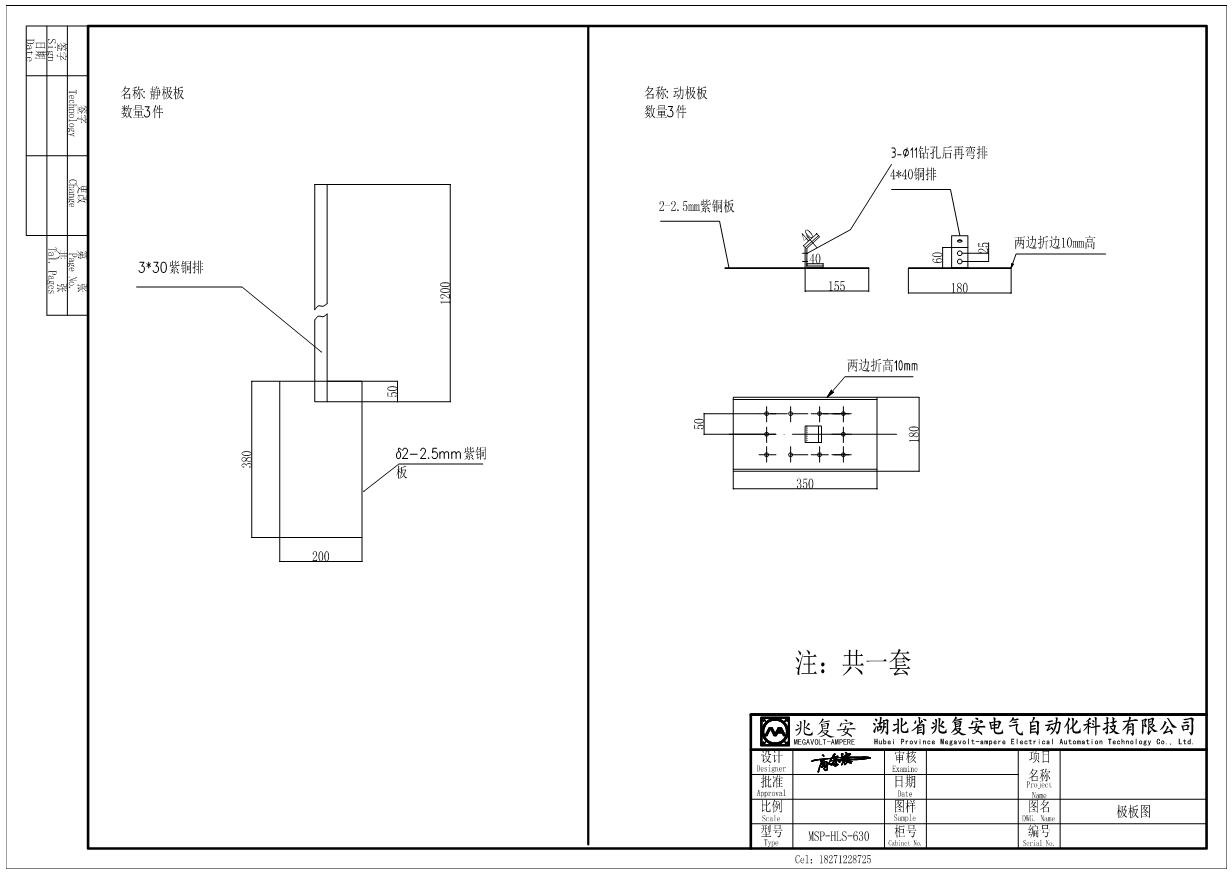

2、高压电机软起动水阻柜极板MSP-HLS


四、      实物图

1、    绕线电机软起动水阻柜极板MSP-WLS

2、    高压电机软起动水阻柜极板MSP-HLS

五、      订货须知

1. 订货的时候多拍一些图片给我看，结构复杂我们可以派人现象测量绘图；
2. 一些非专业厂家为了考虑成本有铝排或铁质材料焊接极板，这是觉得不允许的，铝排极板容易烧坏，铁质在电气规程中是不能作为导体材料的。
3. 有些厂家极板未配绝缘套管，这是不行的，一定要配绝缘套管，否则起动过程中会产出拉弧现场。
