一、概述
MPC系列静止式无环流进相器控制板是本公司专为大中型绕线式异步电动机设计开发的无功功率就地补偿装置集成电路板。控制板一套三块，一块主控板（主板），两块驱动板（触发板）。安装顺序是主控板在中间，两块驱动板安装在主控板两边 ，驱动板左右可以互换；安装方式：插件式，便于更换！我公司生产的MPC系列静止式无环流进相器控制板经常配套襄阳（襄樊）进相器 厂家，可以与万洲、追日、天工、大力、中科、中盛、大禹等公司生产的进相器主控板更换维修。

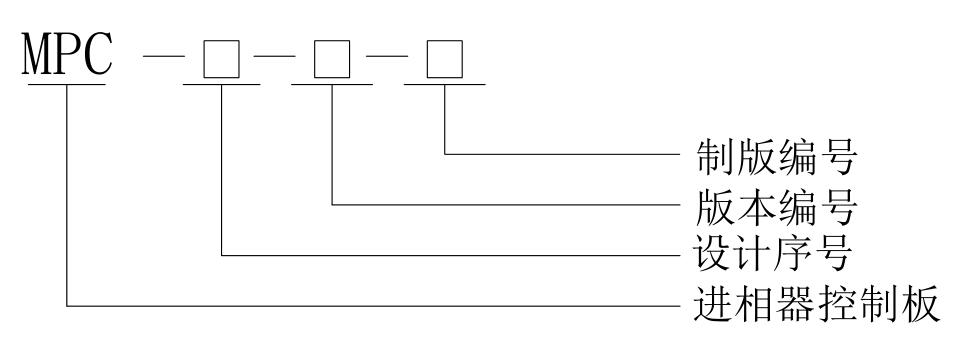

二、型号说明
三、设计原理
在传统的可控硅整流装置中，其触发电路大都以电压方法调节导通角α角度，对以分离元件及专用集成电路为主的触发电路，这种方法较易实现，但这种触发器的性能却不尽人意，如电路复杂、调试难度大、脉冲均匀度不好等。为改善以上问题，采用单片机来实现。MPC系列静止式无环流进相器控制板采用ATMEL公司生产的简装形单片机AT89C2051来实现。
89C2051主要特点是采用Flash存储器技术，降低了制造成本，其软件、硬件与MCS-51完全兼容。89C2051片内含有2K字节的Flash程序存储器，128字节的片内RAM。允许工作的时钟为0—24MHz。89C2051不允许构造外部总线来扩充程序/数据存储器，所以它不需要ALE、PSEN、RA、WR一类的引脚。89C2051共有20个引脚，它只继承了8031最重要的引脚，体积小巧。具体的引脚图如图1所示。

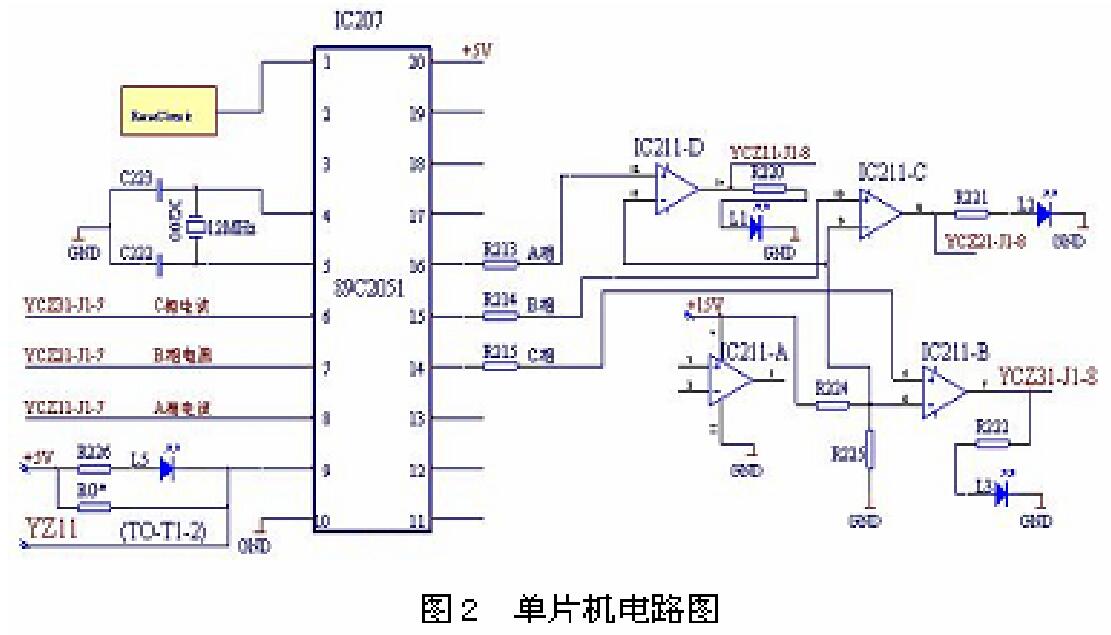

单片机电路图如图2所示。

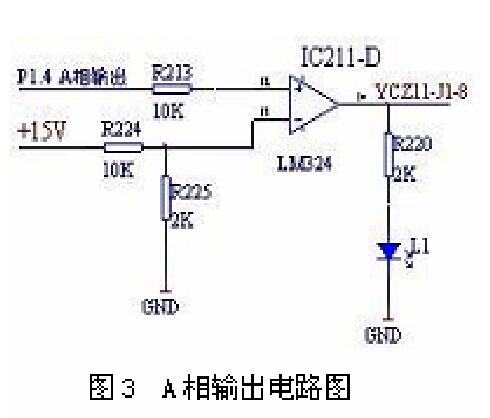

A、B、C相的电流信号经电流互感器TA1、TA2、TA3检测后，经过信号调理电路、逻辑变换电路后，从89C2051的P3.4、P3.3、P3.2输入，经单片机处理后，从P1.4、P1.3、P1.2输出。输出的电压信号分别经过一个电压比较器再输出。举A相输出来说明它的工作原理。先来看A相输出电路图如图3所示。
从图3可以看到，LM324的同相电压输入端（12脚）为A相电压输入，反相电压输入端（13脚）的电压为15/（10+2）*2=2.5V。当A相电压输出大于2.5V时，LM324的输出端（14脚）输出高电平，反之，则输出低电平。所以LM324的输出端输出的为方波信号，它驱动发光二极管L1明暗交替，一闪一闪。同理，B相、C相也一样。
单片机的9脚（P3.5）用来处理热故障，温度开关信号从YZ11接入，没有热故障时，L5一直亮着，出现热故障时，P3.5输出高电平，L5灭。这时提醒用户需要处理这个故障。
软件是系统的灵魂，没有软件，系统就不能正常运行，所以系统软件设计在整个系统中占有重要的地位。软件设计的好坏将关系着整个系统的好坏，软件的优劣也关系到硬件各部分能否协调工作。因此，对一个系统来说，软件设计是很重要的部分。
在控制系统中，由于作为控制对象的交流绕线式电机的转子电流是对称的，所以，只需要检测任意一相电流的频率（在程序中变换成半周期的时间进行处理），与设定值进行比较，计算偏差和偏差变化，并确定在控制规则表中对应的位置以及应该采取何种控制决策。

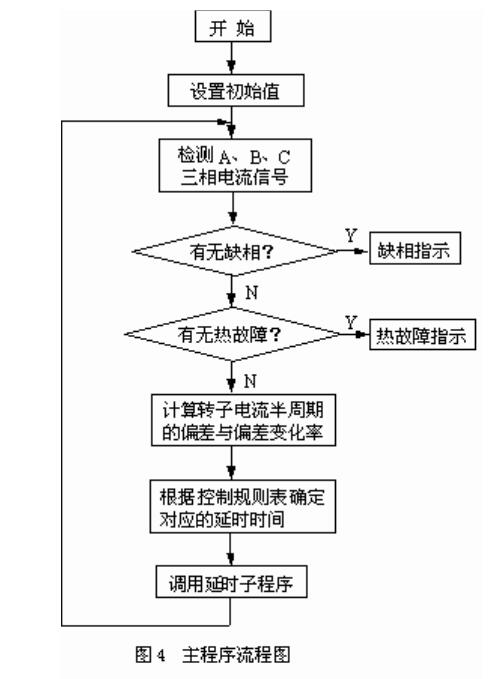

主程序具体的流程图如图4所示。

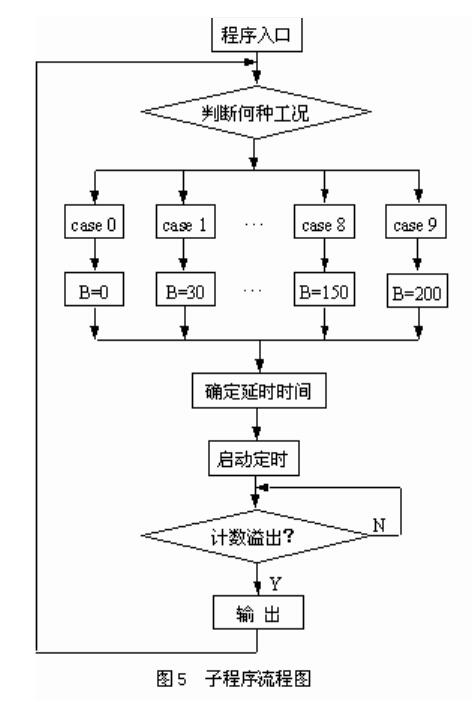

子程序设计主要包含根据控制规则表确定延时时间，且延时后输出。具体流程图如图5所示。
其中判断何种工况的程序为：
if (200<e<=250)
CL="9";
else if (150<e<=200)
四、版本实物图

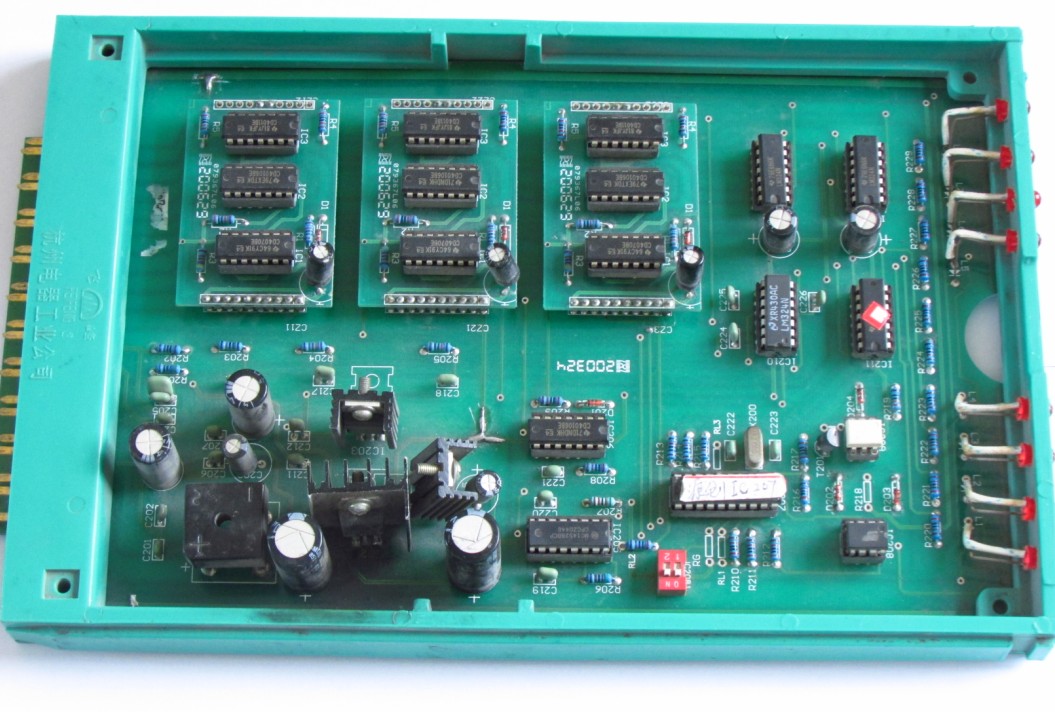

1、第二代在产控制板（MPC-ZYF-1.0-090415）
①L1、L2、L3不是循环显示，若有某一个指示灯一直不亮或一直亮着。
a、把主板上的四位拨码开关全部拨到“ON”的位置，接通电源，此时显示正常，则需更换IC210；若仍不正常，则需更换IC211。换好后，拨码开关一定要拨回到原来的位置。
b、若进行a步检修更换后仍不正常，则说明电流传感器损坏：
L1——对应TA1
L2——对应TA2
L3——对应TA3
哪一个灯不正常，即更换相对应的传感器。
② L1、L2、L3均不周期性地闪亮，而其它各灯均正常。
a、把主板上的四位拨码开关全部拨到“ON”的位置，接通电源，此时显示正常，则需更换IC210；若仍然不正常，则需更换IC211。
b、若进行a步后仍然不正常，则须更换IC205或IC207。
③ L4、L7、L8有一个不亮，则表明电源有问题，须更换相应的7805、7905或7915。
④ 若L1、L2、L3正常而L6灭，则更换IC207或IC209（4N35）。
注明：客户需要第二代控制板时请提供电动机功率大小！
2、第三代在产控制板（MPC-ZJ-1.1C-110323）
1、指示灯：
L1，L2，L3：转子电流信号，正常工作状态下三个指示灯有规律地循环闪烁。
L4：主控板5V工作电源指示。
L5：外部故障指示：无故障时灯亮，有故障时灯灭。
L6：允许进相指示：灯亮时允许进相，灯灭时禁止进相。
2、电位器RP1：
RP1用来调节同步相移角度。
3、拨码开关SW1：
P1：强制禁止进相位：正常工作时拨在“OFF”位（下），拨在“ＯＮ”位时为禁止进相。
P2，P3，P4：全部拨在“ON”位时为自检测状态，仅在测试设备时用；工作时全部拨在“OFF”位。
注明：第三代控制板实在第二代控制板基础上优化，系统更稳定,无需提供电动机功率大小！

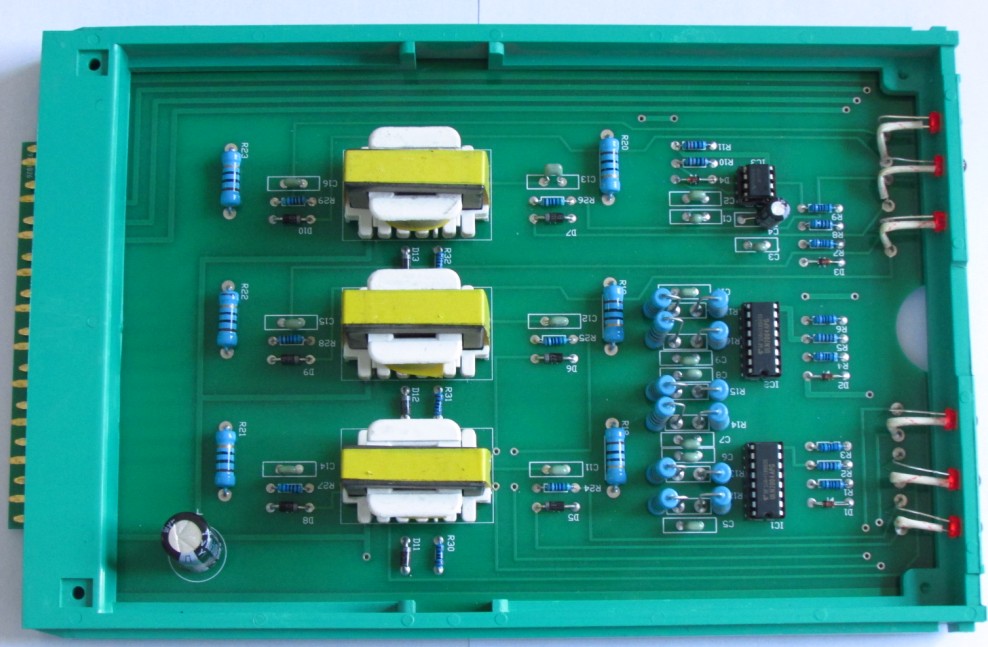

3、驱动板(副板，触发板）
① 一个板子上有部分灯亮，则说明有一个2004坏，应换。
② 一个板子上全部灯不亮，则须更换555。
C、若三块板上的指示灯均不正常，则首先应把两块驱动板上的555都换掉。
注：① 检修进相器控制板时，最好能把U与105断开。
② 严禁随意带电插拔进相器控制板。因检修而要插、拔进相器控制板时，应在退相后关断进相器内的控制板电压空气开关（不影响主电机工作），严禁带电操作。而且插入时不得用力过大、过猛，以免损坏插针。
③ 非专业人员，请勿随意检修进相器控制板。
④ 定时用压缩空气吹净机内的积尘。
注明：第三代与第二代控制板驱动板通用。
