产品介绍

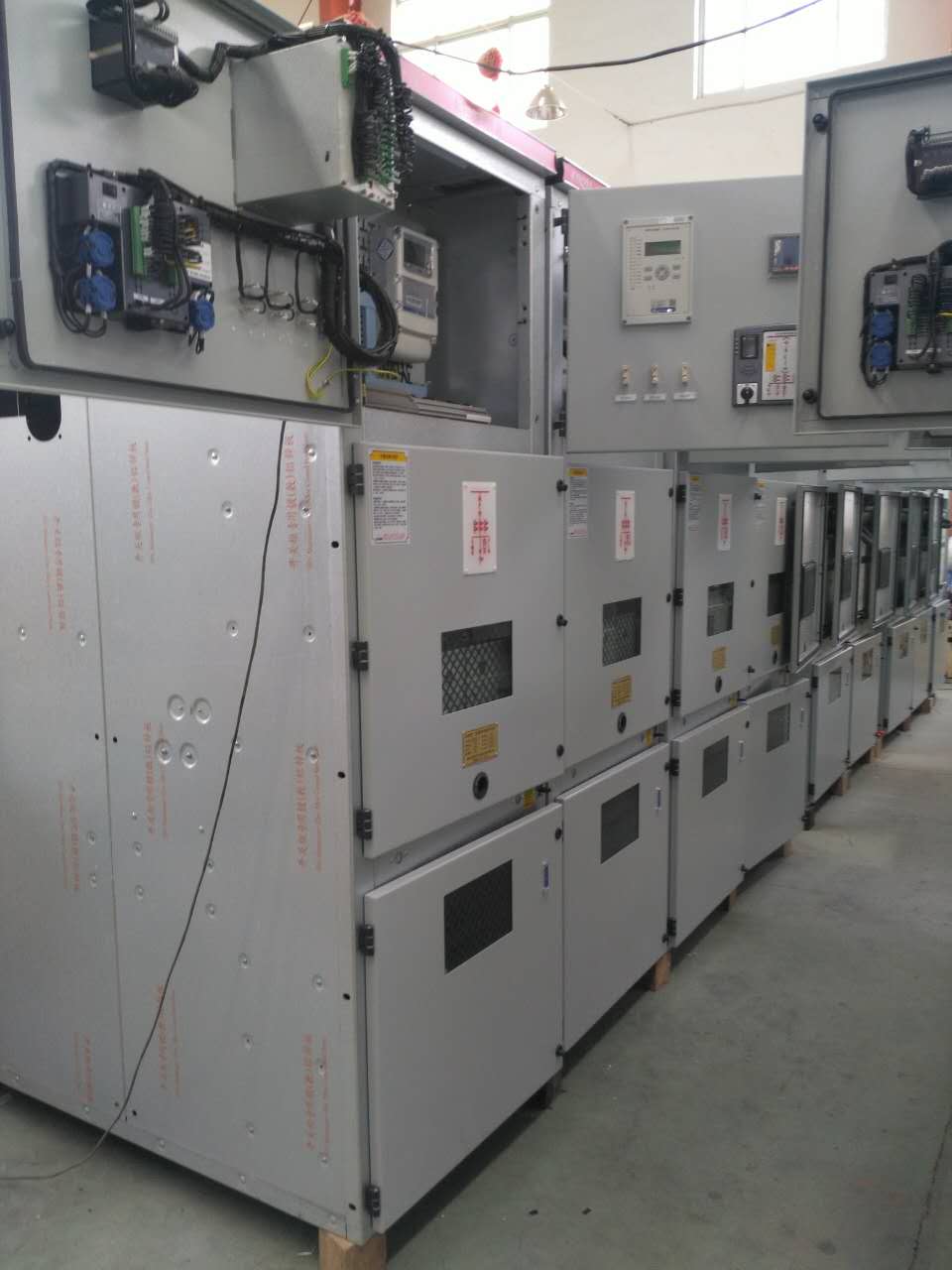

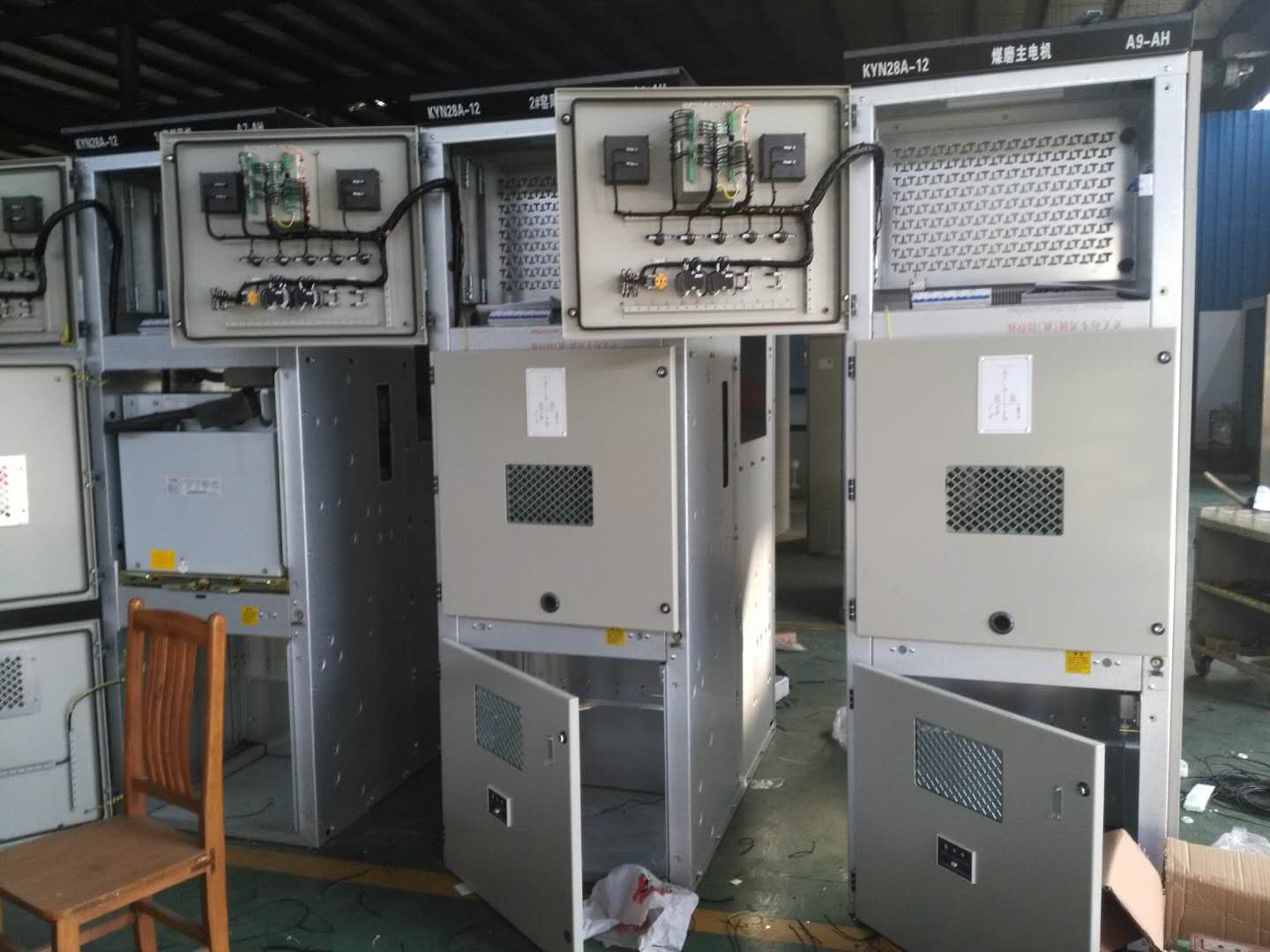

一、产品介绍：.jpg)
KYN28-12型铠装中置移开式交流电机运行柜(以下简称“开关设备”）它适用于三相交流50Hz电力系统，用于高压电机实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。
本开关柜能满足GB3906、DL404、IEC-298等标准的要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。
KYN28-12型铠装中置移开式交流电机运行柜可以作为电机的运行柜，星点柜，切换柜来使用。

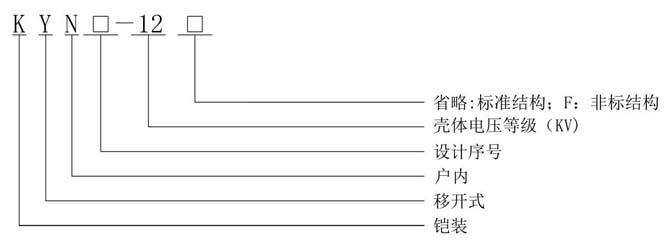

二、产品含义：
三、使用环境条件：
海拔高度：不超过1000m；
环境温度：上限+40℃，下限-10℃；
相对湿度：日平均值不大于95%，月平均值不大于90%；
饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
地震烈度：不超过8度；
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
四、 KYN28-12型铠装中置移开式交流电机运行柜主要特点：
1) 柜体结构采用敷铝锌板经多重折弯组装而成；
2) 所有的操作均在柜门关闭状态下进行；
3) 防护等级高，可防止杂物和虫害侵入；
4) 简单有效的“五防”闭锁，防止误操作；
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器；
6) 更换断路器简单，手车互换性好；
7) 柜体可靠墙安装、柜前维护、减少占地面积；
8) 电缆室空间充裕、可连接多根电缆；
9) 快速接地开关用于接地和回路短路；
10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；
11) 断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。
五、主要技术参数：
|
参数名称 |
单位 |
参数 |
|
额定电压 |
kV |
3.6 7.2 12 |
|
额定电流 |
A |
630 1250 1600 2000 2500 3150 |
|
额定频率 |
H Z |
50 |
|
额定短时耐电流 |
kA |
16 20 25 31.5 40 |
|
额定峰值耐受电流 |
kA |
40 50 63 80 100 |
|
额定工频耐受电压 |
kV |
42/1min |
|
额定雷电冲击耐受电压 ( 峰值 ) |
kV |
75 |
|
额定短路持续时间 |
S |
4 |
|
防护等级 |
|
IP4X |
六、外形尺寸及重量
|
高度 |
2300（2200） |
|
宽度 |
分支小母线额定电流达至1250A热稳定电流31.5KA |
800 |
|
分支小母线额定电流1600A及以上 |
1000 |
|
深度 |
电缆进出线 |
1500 |
|
背后架空进出线 |
1660 |
|
重量 |
700-1200 |

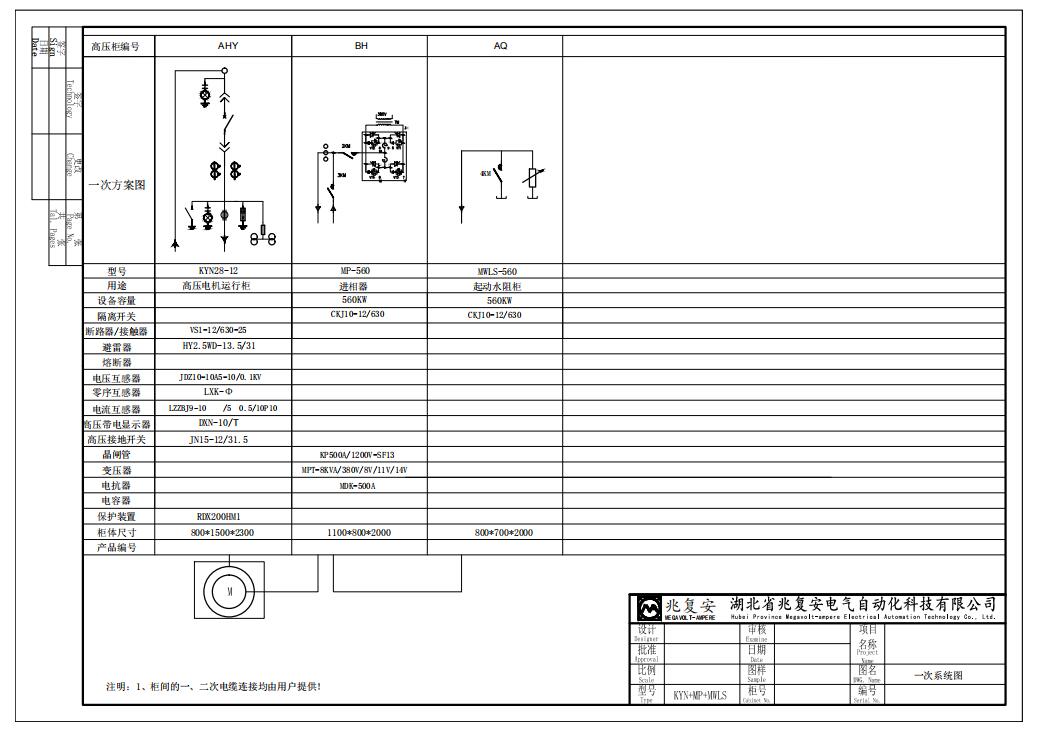

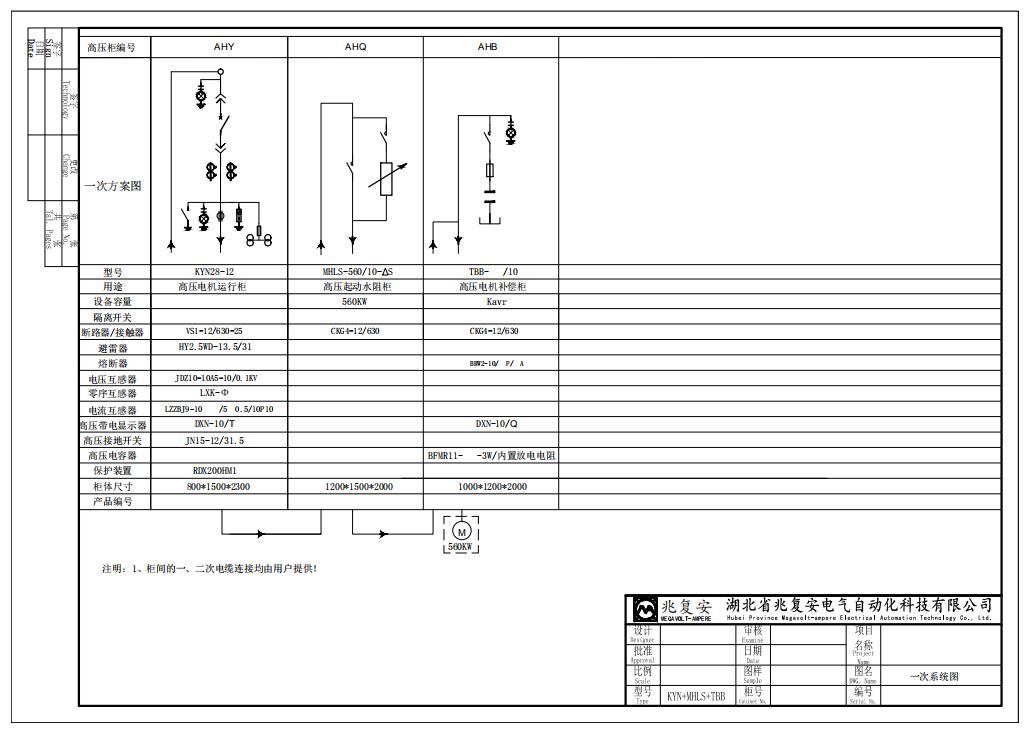

七、KYN28-12型铠装中置移开式交流电机运行柜与MHLS型高压水阻柜及MWLS型绕线型水阻柜方案图

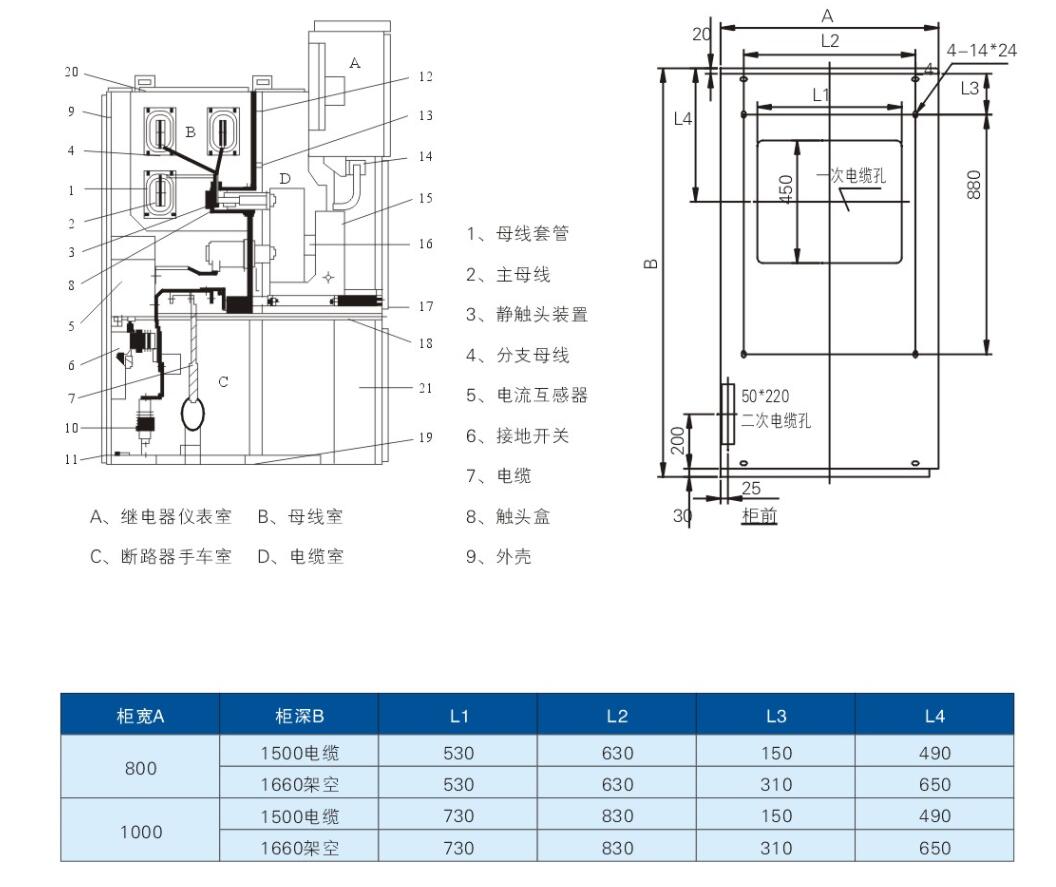

八、 KYN28-12型铠装中置移开式交流电机运行柜机构示意图及底板安装尺寸图
九、 KYN28-12型铠装中置移开式交流电机运行柜订货须知
1、主接线方案编号及单线系统图、排列图；
2、二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定；
3、开关柜内的电器元件的型号、规格、数量；
4、主母线、支母线的材质、规格，否则按制造厂规定供应；
5、开关柜使用在特殊环境条件，应在订货时提出；
6、需要附件、备件时应提出其种类和数量；
