产品名称：MHLS系列大型水泵高压交流电动机液态软起动水阻
产品类型：高压水阻柜
浏览次数：次
产品简介：MHLS系列大型水泵高压交流电动机液态软起动水阻柜适用于额定电压为3~10KV大、中型同步或异步鼠笼式电动机软起动。
关于产品购买、技术维护等服务，欢迎致电!
电话：0710－2572368
传真：0710－2760018
QQ：2427967001
电话：242796700@QQ.COM
产品介绍
一、概述
水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。
也可输送液体、气体混合物以及含悬浮固体物的液体。水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。
中文名 水泵
外文名 water pump
类 别 机电
解 释 输送液体或使液体增压的机械
类 型离心泵、往复泵和混流泵
更多类型水泵,稳压泵,供水泵,RO隔膜泵 更多类型2 RO泵,增压泵,RV泵
工作原理
1 、容积式泵：利用工作腔容积周期变化来输送液体。
2 、叶片泵：利用叶片和液体相互作用来输送液体。
举例
离心泵
1、离心泵的工作原理
水泵开动前，先将泵和进水管灌满水，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩向四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。由此可见，若离心泵叶轮不断旋转，则可连续吸水、压水，水便可源源不断地从低处扬到高处或远方。综上所述，离心泵是由于在叶轮的高速旋转所产生的离心力的作用下，将水提向高处的，故称离心泵。
2、离心泵的一般特点
（1）水沿离心泵的流经方向是沿叶轮的轴向吸入，垂直于轴向流出，即进出水流方向互成90°。
（2）由于离心泵靠叶轮进口形成真空吸水，因此在起动前必须向泵内和吸水管内灌注引水，或用真空泵抽气，以排出空气形成真空，而且泵壳和吸水管路必须严格密封，不得漏气，否则形不成真空，也就吸不上水来。
（3）由于叶轮进口不可能形成绝对真空，因此离心泵吸水高度不能超过10米，加上水流经吸水管路带来的沿程损失，实际允许安装高度（水泵轴线距吸入水面的高度）远小于10米。如安装过高，则不吸水；此外，由于山区比平原大气压力低，因此同一台水泵在山区，特别是在高山区安装时，其安装高度应降低，否则也不能吸上水来。
轴流泵
轴流泵的工作原理及特点
1、轴流泵的工作原理
轴流泵与离心泵的工作原理不同，它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力，可把水从下方推到上方。
轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转，在叶片产生的升力作用下，连续不断的将水向上推压，使水沿出水管流出。叶轮不断的旋转，水也就被连续压送到高处。
2、轴流泵的一般特点
（1）水在轴流泵的流经方向是沿叶轮的轴向吸入、轴向流出，因此称轴流泵。
（2）扬程低（1～13米）、流量大、效益高，适于平原、湖区、河区排灌。
（3）起动前不需灌水，操作简单。

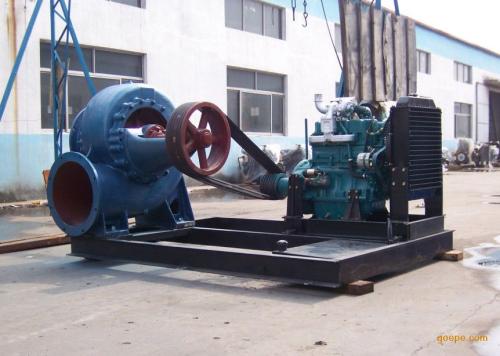

混流泵
1、混流泵的工作原理
由于混流泵的叶轮形状介于离心泵叶轮和轴流泵叶轮之间，因此，混流泵的工作原理既有离心力又有升力，靠两者的综合作用，水则以与轴组成一定角度流出叶轮，通过蜗壳室和管路把水提向高处。
2、混流泵的一般特点
（1）混流泵与离心泵相比，扬程较低，流量较大，与轴流泵相比，扬程较高，流量较低。适用于平原、湖区排灌。
（2）水沿混流泵的流经方向与叶轮轴成一定角度而吸入和流出的，故又称斜流泵。
常用的农用泵
离心泵
离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵
老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围 泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
（2）结构型式 轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
2、单级双吸离心泵
它是从叶轮两面进水的单级双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比，效率高、流量大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
单级双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。SLA型为立式单级双吸离心泵。
S型泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转/分。
（1）D型泵性能范围 流量6.3～720立方米/时，扬程16～600米，进水口径：50、75、100、125、150、200毫米，其中50～125毫米泵型为高转速2950转/分，150～200毫米泵型转速为1480转/分。
（2）结构型式 D型多级离心泵为卧式多级（2～12级），叶轮为单吸，泵体为分段式。当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示。
3、自吸离心泵
自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵。和普通离心泵相比，在泵体结构上有显著差别：一是泵进口位置提高，有时还装上吸入阀；二是在出水侧设置了一个气水分离室。
泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。
自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%～5%。自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。
潜水电泵
磁悬浮潜水电泵它实现了世界潜水电泵领域重大突破,有效解决了传统潜水电泵的种种弊端：如转换效率偏低、耗电过高、扬程受限、轴承易损、检修频繁等。广泛应用于工矿企业的供排水、农田灌溉及高原、山区供水等领域。
磁悬浮潜水电泵它以独有的专利技术改变了潜水电泵的制造工艺,转换效率达到令人震惊的新水平，创造了巨大节能降耗效益。
磁悬浮潜水电泵解决了制约世界潜水电泵领域发展的轴向力问题，潜水电泵的扬程有了突破性提高，填补了超高扬程(单机扬程设计到上千米)和超大流量(高承载)潜水电泵的市场空白；扬程、流量曲线趋于平缓。其转换效率、单机最高扬程均居世界领先地位。
磁悬浮潜水电泵是新一代潜水电泵，它实现了立轴磁悬浮(在不同工况下保持高效率)、不磨损，使用时间及检修周期延长数倍，省去频繁的定期检修工作，可连续运转数万小时，节省维修、检修费用。
磁悬浮潜水电泵通过了国家级试验室、山东省泵类产品质量检测中心检测。试验数据证明，磁悬浮潜水电泵的转换效率超过传统潜水电泵，用户使用情况结合实验数据及领域内对比，进一步证明其高效节能、转换效率世界领先、单机扬程世界领先及高承载、超大流量、免检修、长寿命等特点!
潜水排污泵
潜水排污泵采用高分子复合材料
在水泵工作过程中，泵内流动的水受到其与流道和泵叶轮表面的摩擦以及水身粘度的影响，泵所消耗的能量主要用于抵抗水表面的流动摩擦力及涡流阻力。水在流动过程中所消耗的能量(水头损失)就是用来克服内摩擦力和水与设备界面的摩擦力。如果泵、叶轮表面光滑(这种表面称为水力光滑表面)表面阻力较小。消耗能量就小，在水泵过流面和叶轮上喷涂高分子复合材料，使其表面形成水力光滑表面，超光滑表面涂层表面光洁度是经过抛光后不锈钢的20倍，这种极光滑的表面减少了泵内流体的分层，从而减少泵内部紊流，降低了泵内的容积损失和水力损失，降低了电耗。达到降低水流阻力损失的目的，从而提高水泵的水力效率，同时在一定程度上也可提高机械效率和容积效率。涂层分子结构的致密性，能隔绝空气、水等介质和水泵叶轮母材的接触，最大程度减少电化学腐蚀及锈蚀。另外，高分子复合材料质是高分子聚合物，具有抗化学腐蚀性，可以提高泵的抗腐蚀性，能大大增强泵抵抗冲蚀和抗腐蚀能力。
用途编辑
实际应用
在造船、石油开采、载重机等方面广泛应用。2008年船舶产量达到15000吨，载重吨数量占世界市场的21%，到2015年将成为世界第一造船大国。为了保证船的正常航行或系泊，满足船员和旅客的生活需要，每条船都要配有一定数量的、能起相应作用的船用泵，船用泵是重要的辅机之一。据不完全统计，在各种船舶辅助机械设备中，各种类型和不同用途的船用泵的总数量，约占船舶机械设备总量的20%-30%，船用泵的价格在船舶设备费用中所占的比重也比较大。在总的造价中，船用泵约占船设备费用的4%-8%，一般情况下，一条中型以上船舶的船用泵采购可达1000万元以上。说到重点用泵市场，不可不说我国已经完工的"西气东输"工程,"西气东输"工程中同样需要泵类产品。同时国家还要修建其它的输送天然气管线，在这些工程中也都需要大量的泵类产品。
不同用途
水泵具有不同的用途，不同的输送液体介质，不同的流量、 不同扬程的范围，因此，它的结构形式当然也不一样，材料也不同，概括起来，大致可以分为：
1 、城市供水 2 、污水系统 3 、土木、建筑系统 4 、农业水利系统 5 、电站系统
6 、化工系统 7 、石油工业系统 8 、矿山冶金系统 9 、轻工业系统 10 、船舶系统
二、概述
MHLS系列大型水泵高压交流电动机液态软起动水阻柜适用于额定电压为3~10KV大、中型同步或异步鼠笼式电动机软起动。
MHLS系列大型水泵高压交流电动机液态软起动水阻柜与传统的起动装置相比，主要性能有如下特点：
●起动电流小而平滑、无冲击，显著降低电网压降，保证电网的可靠运行，有效保护电动机及传动机械的安全起动。
●具备完善的报警提示功能和电动机保护功能。
●根据性能要求可采取一般控制或采用PLC控制，可靠性高。
●采用先进的控制技术，使电动机起动过程的控制响应更快，精度更高。
●电动机起动完成后，实施有效的运行监控。
●完善的报警提示功能，通信功能、网络功能，可方便的实现中控室集中控制。
三、MHLS系列大型水泵高压交流电动机液态软起动水阻柜工作原理
MHLS系列大型水泵高压交流电动机液态软起动水阻柜是在电动机定子回路中串入可变电阻的一种降压起动装置，即随着主电动机的起动，装置自动改变电阻的阻值而使电机端电压均匀提高的一种起动方式。
主机起动结束后，软起动装置从主回路中完全脱离开或处于零电位，电阻值自动恢复到初始状态，为下次起动作好准备。
四、MHLS系列大型水泵高压交流电动机液态软起动水阻柜型号说明
五、主要技术参数
|
额定电压（KV有效值） |
3 |
6 |
10 |
|
最高电压（KV有效值） |
3.6 |
7.2 |
12 |
|
电阻箱工频耐压（KV）（有效值） |
相对地 |
18 |
23 |
30 |
|
同相间 |
12 |
15 |
18 |
|
最小电气间隙（mm） |
75 |
100 |
125 |
|
起动电流/额定电流（Iq/Ie） |
1.5~3.5（现场可调） |
|
液阻正常工作温度（℃） |
0~70 |
|
起动时间（s） |
10~60~120（现场可调） |
|
防护等级 |
IP20，IP30 |
|
连续起动次数（次） |
＜1250KW |
2~4(与负载情况有关) |
|
≥1250KW |
2~3(与负载情况有关) |
注：起动电流在负载系统阻力矩允许的情况下可控制到最小
六、使用环境条件：
1） 环境温度：最高气温+40℃，最低气温0℃；
2） 空气相对湿度不超过90%；
3） 海拔高度不大于1000m；
4） 地面倾斜度不大于5°；
5） 安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动；
注：若有特殊使用条件，请在订货时注明。
七、MHLS系列大型水泵高压交流电动机液态软起动水阻柜典型一次方案
八、符合标准
高压开关设备和控制设备标准共用技术要求 GB/T11022-1999
3-35KV交流金属封闭开关设备 GB3906-1991
高压交流电动机液态软起动装置 Q/MHLS-2016
九、订货须知
订货时请提供下列资料：
电动机型号、额定功率、额定电压、定子绕组接法（星点可否打开），提供电动机拖动负载特性、起动柜与星点短接柜或高压起动控制柜的进出线方式、设备颜色等和其它特殊要求。
