水阻柜厂家带你了解三相异步电动机的基本结构

作者：水阻柜点击：次发布时间：2021-05-29

兆复安电气一家水阻柜生产厂家，专注于三相异步电动机软起动的事业，在这里带大家了解一下三相异步电动机的基本机构。

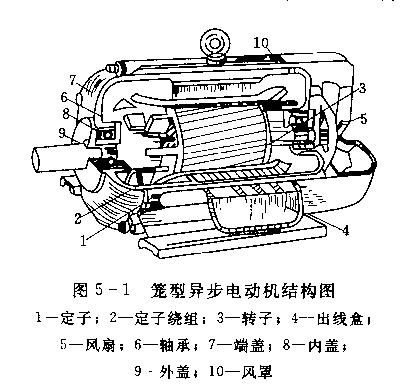

三相异步电动机由定子和转子两大部分组成，图5-1所示为笼型异步电动机的结构。
1.定子
异步电动机的定子主要由定子铁芯、定子绕组、机座三部分组成。
定子铁芯是电机磁路的一部分，为了减少铁芯损耗，铁芯通常由涂有绝缘漆的0.5mm 厚硅钢片叠压而成，并固定在机座内。在定子铁芯内圆冲出许多形状相同的槽，槽内安放三相对称绕组。大、中容量的高压电动机常接成星形，引出三根线，中、小容量的低压电动机常把三相绕组的6个出线头都引到接线盒中，根据需要，接成Y形或△形。
定子绕组是电机的电路部分，为三相对称以实现机电能量的转换。定子绕组一般采用带绝缘的铜导线绕制的线圈连接而成。小型异步电动机采用高强度漆包圆线，大型异步电动机采用矩形截面成型线圈。
机座的主要作用是固定和支撑定子铁芯，因此要求其有足够的机械强度和刚度，能够承受运输和运行中的各种作用力。
此外，机座两端装有端盖，端盖由铸铁或钢板制成。有的端盖中央还装有轴承，轴承用来支撑转子。三相异步电动机结构

2.转子
异步电动机的转子主要由转轴、转子铁芯、转子绕组组成，整个转子靠轴承和端盖支撑着。
转轴是用强度和刚度较高的中碳钢加工而成。它一方面支撑和固定转子铁芯，另一方面起着输出功率的作用。
转子铁芯也是电机主磁路的一部分，通常是用0.5mm厚的硅钢片叠压成圆柱体套装在转轴上，转子铁芯表面均匀分布的槽内嵌放转子绕组。
转子绕组是多相对称闭合绕组，其作用是产生感应电动势，流过感应电流。转子绕组分为笼型和绕线型两种。

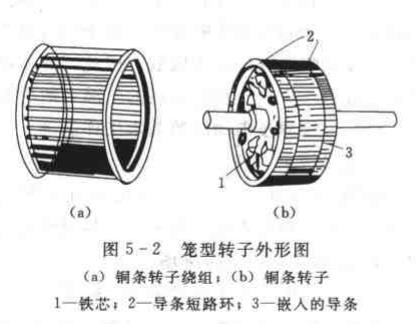

(1)笼型绕组。笼型绕组的电动机称为笼型异步电动机。笼型绕组结构较简单，将铜条扦人槽内，两端用铜环短路，或者直接用熔铝浇铸而成短路绕组，如果去掉铁芯，仅由导条和端环构成的转子绕组，外形像一个松鼠笼子，如图5-2所示，所以称笼型转子绕组。
鼠笼电机转子结构

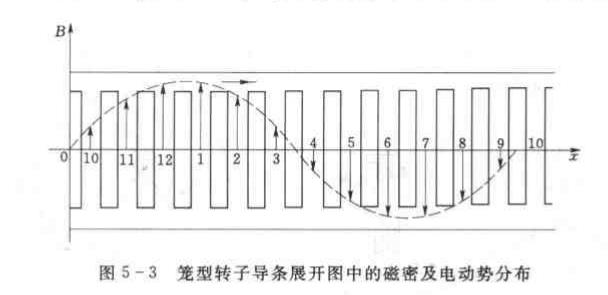

由于笼型转子导条的两端分别被两个端环短路，形成的绕组在结构上是对称的。因此，笼型绕组实质上是一个对称的多相绕组。各导条所感应的电动势或电流相位是各不相同的，其电动势瞬时值的分布由气隙磁密的空间分布决定，如图5-3所示。转子的极数等于产生气隙磁密的定子绕组的极数，每一对极下的导条数等于相数，笼型绕组的相数为m₂=Z₂/P(导条数等于转子的槽数)。由于每相只有一根导条，相当于半匝，即每相的匝数N₂ =1/2。另外，笼型转子绕组每相只有一根导条，不存在短距和分布问题。笼型转子展开图

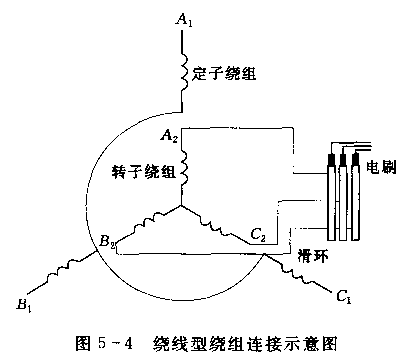

(2) 绕线型绕组。绕线型绕组的电动机称为绕线型异步电动机。绕线型绕组是将三相对称绕组安放在转子铁芯槽内，其一端接在一起形成星形，另一端分别引至轴上的三个互相绝缘的铜质滑环上，再经过电刷接在转子回路的可调附加电阻上，然后短接，或直接通过短路环短路。绕线型绕组和定子绕组相似，其极数、相数设计得和定子的极数、相数相等。绕线型绕组接线如图5-4所示。有的绕线型电动机还装有提刷短路装置，在电动机起动完毕且不需要调节转速时，把电刷提起并同时将三个滑环短路，以减小电刷的磨损和摩擦损耗。

对于绕线型电动机通过改变转子回路串入的附加电阻，可以改善电动机的起动性能或调节电动机的转速.但与笼型异步电动机相比，绕线型电动机的结构复杂，维修较麻烦, 造价高等。因此，对起动性能要求较高和需要调速的场合才选用绕线型龟动机。
3.气隙
定子和转子之间存在较小的气隙。异步电动机的气隙是均匀的。气隙大小对异步电动机的运行性能和参数影响较大，由于励磁电流是由电网提供的，气隙越大，励磁电流就越大，它要影响电网的功率因数。因此，异步电动机的气隙大小往往是机械条件所允许达到的最小数值，中、小型电动机的气隙一般为0.1〜1mm。
