如何快速选择软起动水阻柜？

作者：admin点击：次发布时间：2019-08-22

如何快速选择软启动水阻柜？

软启动水阻柜是近年来广泛使用的电动机软启动装置。如何快速选择电动机软启动水阻柜？高压液阻软起动柜

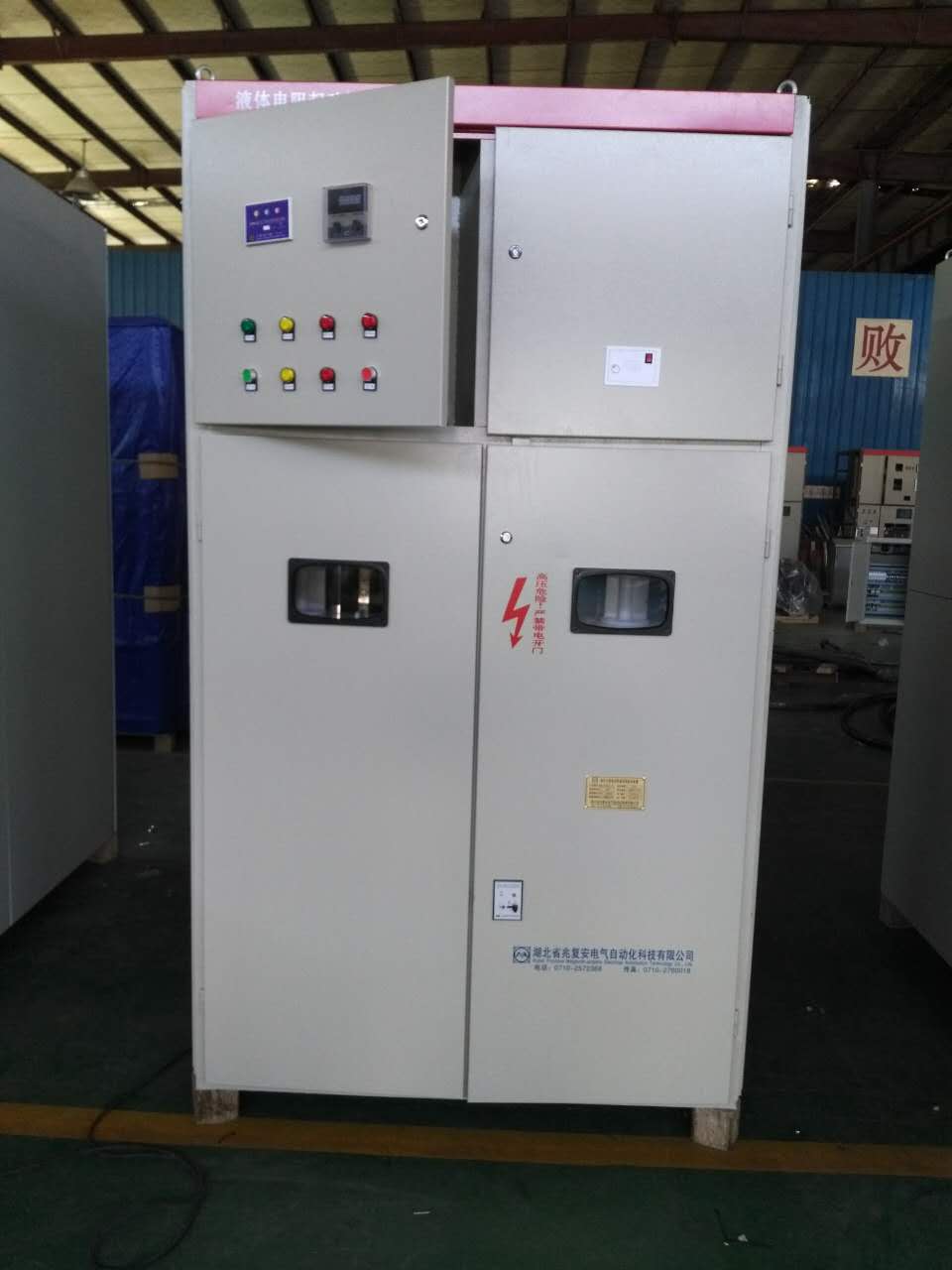

一、水阻柜原理
软启动水阻柜是近年来运用比较广泛的电机启动设备。水阻也就是水电阻（在水中添加水阻粉形成导电的水溶液称水电阻），顾名思义就是在电机定子回路（鼠笼型电机）或转子回路（绕线式电机）中串入水电阻，电机在启动过程中水电阻阻值在预定的时间内自动无级减小，直至阻值接近为零，将水阻自动切除或旁路，电机投入正常运行，每小时最多可以启动2-3次。
二、启动过程高压软起动柜一次方案图

绕线式水阻柜启动过程：高压电机运行柜主开关合闸的同时，水阻柜接收高压电机运行柜的主开关合位信号，水阻柜的动动板从上到下开始运动，并且动动板在预定程序内移动。在此过程中，水阻阻值逐渐降低。当水阻阻值接近零时，水阻阻值柜内的真空接触器通过下限位开关动作而合闸，水阻旁路，高压电机启动完成，经过几秒钟的延迟，动动板自动复位到初限位状态，等待下一次启动。如果水阻柜未在预定时间内完成，将水阻柜发出故障报警信号，开关柜将自动跳闸，电机启动失败。

三、水阻柜缺点
如果作为调速，必须将水阻柜水阻箱体（液体电阻部分）长期带电，一旦出现箱体漏液或者液体电阻减少或者干枯，必出现生产事故或者安全事故。并且由于箱体液体电阻长期带电，发热严重，要有外围散热设备才能维持运行。所以相对人力维护成本也会增加。当然这种隐患也不是没有办法避免，我公司推出安全型水阻柜，采用三台主开关电路，其中两台主开关安装在水阻柜的进出端，当启动时这两台主开关吸合，水阻柜投入，电机减压软启动开始，当水阻柜极板移动到末端，水阻阻值最小，另外一台主开关吸合，水阻被旁路，此时水阻投入两台主开关断开，水阻柜启动成功，这样水阻柜启动完成后水阻箱就不带电了。三台主开关可以是高压真空接触器也可以是高压真空断路器，对于电机功率较小的3000KW以下的一般配真空接触器，3000KW以上配高压真空断路器。一次参考方案图如右：
水阻柜效率低，只能用于软启动。如果用作电动机速度调节，则水阻柜的水箱（水阻柜部件）必须长时间带负荷运行。一旦水箱泄漏或水阻液减少或干燥，就会发生生产事故或安全事故。而且由于箱内水阻长时间通过大电流，水阻产生的热量很严高，必须有外围散热设备才能保持长时间运行。因此，相对人工维护成本也会增加。当然，这种隐患并非无法避免。我公司引进了一个安全防水柜，使用三个主开关电路，其中两个安装在防水柜的入口和出口处。启动时，连接两个主开关。防水柜投入运行，电机减压软启动开始。当防水柜板移动到最后时，防水性最小，另一个主开关关闭，防水性被绕过，防水性被分成两部分。当主开关断开时，防水柜成功启动，防水柜启动后防水箱不充电。三个主开关可以是高压真空接触器或高压真空断路器。适用于低功率3000KW以下的普通真空接触器，3000KW以上的高压真空断路器。
四、水阻柜的应用方式
（一）一般水阻柜有两种改造方式，按照电机的启动原理不同，分为两种水阻串接方式
1、转子串水阻MWLS

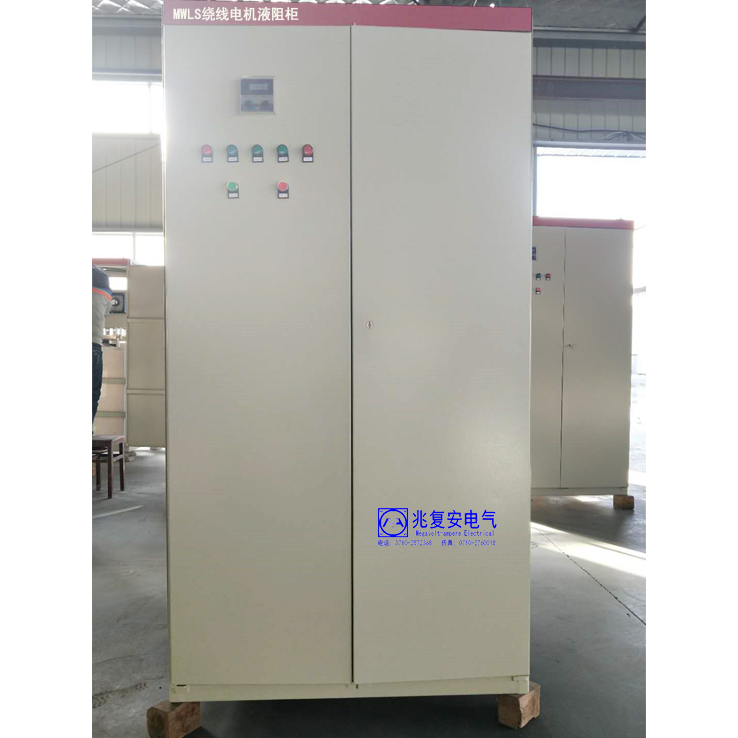

MWLS型绕线电动机液态起动柜

即电机属于绕线式电机，即转子回路未短接。此时通过改变启动过程中转子回路的电阻值来逐步实现软启动。这种方式，外行人认为也是串水阻降压软启动，其实不然，水阻串在绕线式电机转子回路，电机启动时电机端子电压并没有减少，而是改变了电机绕组参数，临时改变了绕线式电机转差率，并没有让绕线电机的定子端电压降低，因此它不是降压软启，不要被非专业启动柜供应商蒙骗了你。这种软启增大了绕线电机启动力矩，适合重载启动设备的电机的不二选择，
2、定子串水阻MHLS

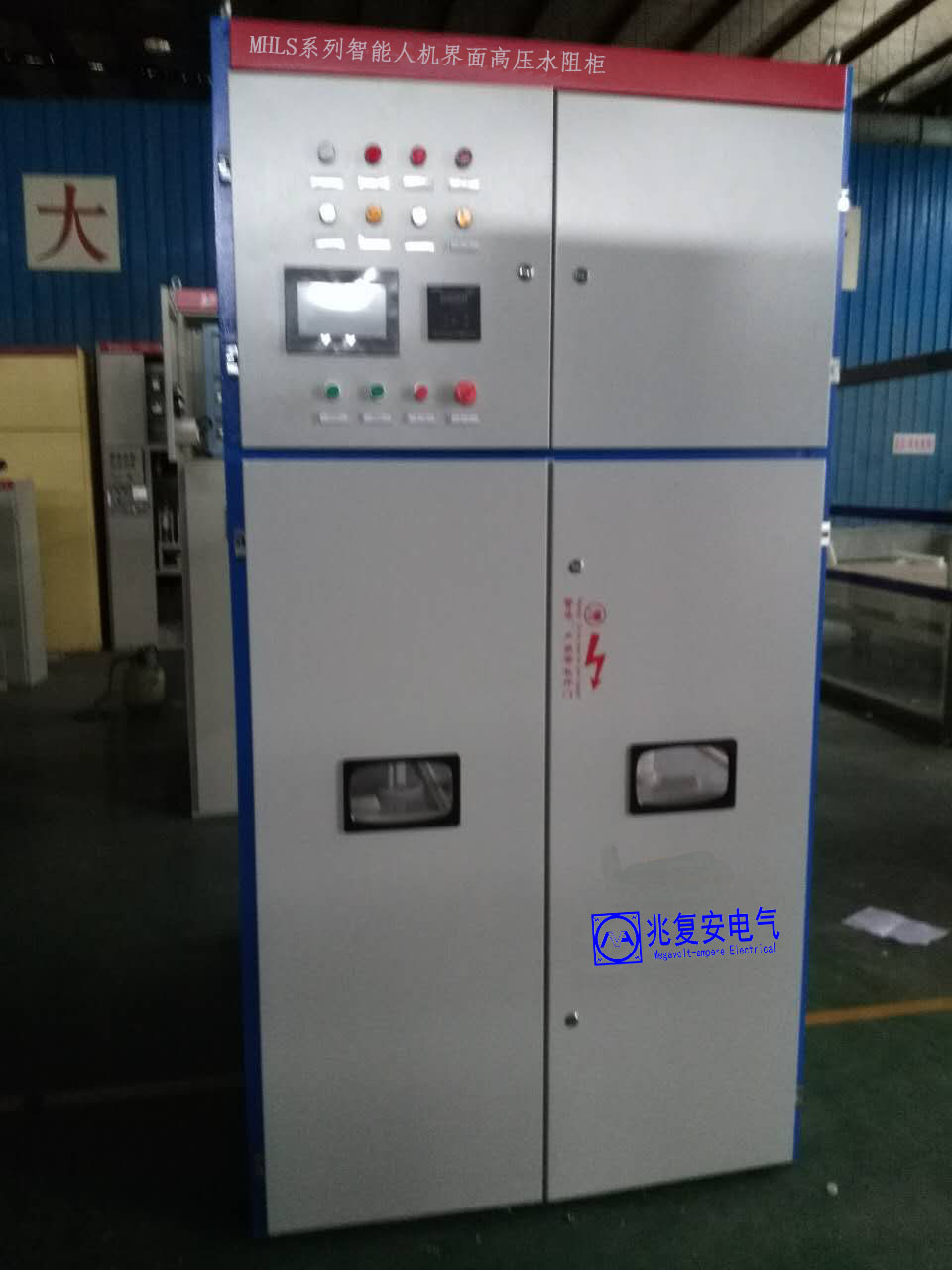

MHLS型高压电动机软起动水咀柜

即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变启动过程中定子回路的电阻值来逐步实现软启动。这种就是降压软启动，电机定子串水阻，就是让水阻分走部分电压，使电机端电压降低，由此而降低电机的启动电流，这种方案只适合电机拖动的负载较轻的场合，适合异步鼠笼电机的启动和同步交流电机的启动。有些客户不专业，将大功率球磨机选用鼠笼电机拖动，导致电机启动失败启动柜使用不成，或启动电流超过5倍，几乎失去软启动的意义。这些都是因为不专业，用户选错电机，提醒广大客户球磨机就要选用绕线电动机，不要被不良商贩忽悠了！

（二）按照变阻实现方式的不同，分为两种水阻
1、温度改变阻值大小，也就是热变水阻柜
即在启动过程中，由于液体内部的电解液随着液体温度的升高，电解液分子活动加剧，使电阻值逐步减小，逐步改变机端电压，使之达到软启动的目的。这种水阻柜启动温升高，连续启动次数少，由于这种水阻柜是为了节约成本删掉了极板升降机构，水阻柜两极板是固定不变的，导致水阻柜启动曲线僵硬，不能很好的满足电机启动曲线要求，水阻阻值的变化跟不上电机转速时间变化，导致在切换旁路全压运行时还有电流冲击！请广大客户慎用该类水阻柜产品。

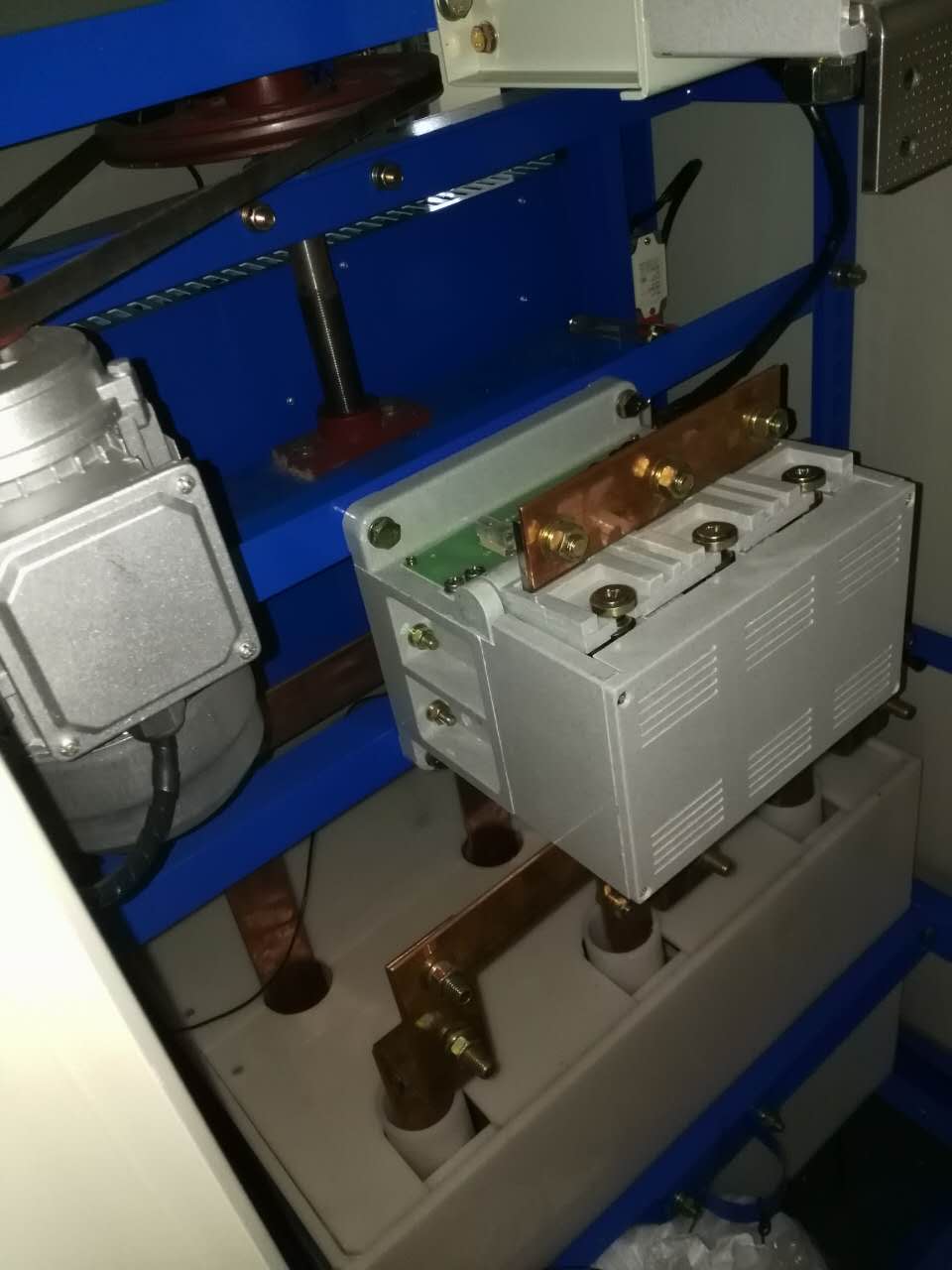

2、水阻柜内增加极板升降机构
通过柜内增加极板升降电机，匀速的改变输入输出极板之间的距离，改变电阻值的大小，逐步改变机端电压，使之达到软启动的目的。我公司水阻柜产品都是这种，高端水阻柜，我公司设计了电流闭环软启，水阻的变化随电机启动电流变化而调整，还可将极板升降电机增加变频器控制极板升降的快慢，以更好的让水阻柜的水阻更好的适合电机启动电流，这种方式我们成为柔性电流闭环控制。
注：其中若是温度改变阻值大小，主要属于定子串水阻系列（即鼠笼式电机）。
若通过极板升降电机改变阻值大小，则定子和转子串水阻都可。目前常用的方式还是通过极板升降的方式，方便控制启动过程。
五、水阻的内部结构
（一）若以温度改变阻值
其柜内部主要包括：
1、旁路部分 MWLS型转子起动水咀柜

主要是启动完毕后，将水阻柜短接。
按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。
根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。
2、水阻柜主体
主要包括3个独立的水阻箱，每个水阻箱底部有一固定的铜极板，水阻箱上部有一固定的铜极板，分别引出进出一次线。（针对鼠笼式电机讲的：定子串水阻）
主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体可能达到10m*2m*4m。
（二）极板升降改变阻值
其柜内部主要包括：水阻箱（三相分开）、一套极板、极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需要）、PLC等。
