MHLS高压水阻柜在铁路隧道排水离心泵的应用

MHLS系列高压鼠笼（同步）电机软起动水阻柜是采用特种介质的水溶液作为电阻，在特殊设计的高压水阻箱中引入极板作电极串入电机定子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入定子回路的）水电阻由大到小作无极变化，从而使电机低电流平滑起动。 MHLS高压水阻柜在铁路隧道排水离心泵的应用

MHLS系列高压鼠笼（同步）电机软起动水阻柜可适用于3KV、6KV、10KV，功率范围到32000KW甚至更大功率高压鼠笼（同步）电机的降压软起动、软停机和保护。该装置广泛用于建材、冶金、石油、制药、水利、电力、化工等行业的风机、水泵、压缩机的起动。
下面兆复安电气为你介绍MHLS系列高压鼠笼（同步）电机软起动水阻柜在铁路隧道排水离心泵的应用。
大瑞铁路东起大理，西至瑞丽，全长约331公里，设计时速140公里，是我国《中长期铁路网规划》完善路网布局和西部开发性新线建设项目之一，也是共建“一带一路”泛亚铁路西线中缅国际铁路通道的重要组成部分。
MHLS高压水阻柜在铁路隧道排水离心泵的应用

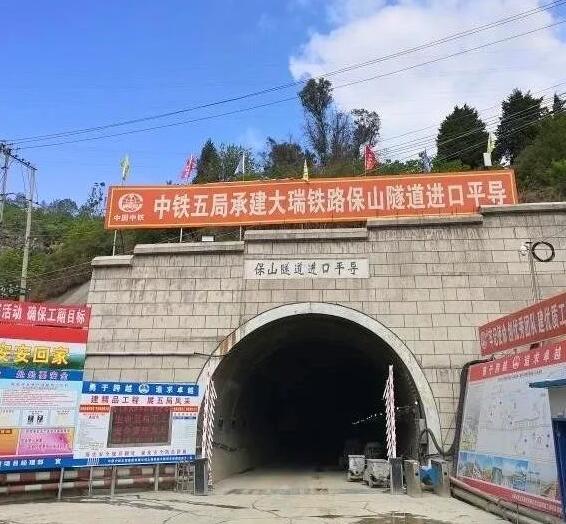

保山隧道全长16.097公里，是全线第三长大隧道，属Ⅰ级高风险隧道，被列为全线重点控制性工程。隧道地质条件十分复杂，构造发育、围岩破碎，特别地下水以岩溶裂隙水、断裂带水、基岩裂隙水为主，水量丰富。
自2015年11月进场建设施工以来，中铁五局大瑞铁路项目部根据保山隧道的地理位置、工程特点、地质结构、长度及纵坡等，分隧道进口、斜井、横洞、出口4个工区，多个作业面同时开展施工作业。他们严格推行标准化管理，严抓施工安全质量，加大监控量测频率，缩短工序衔接时间，战涌水渡断层，抢抓施工进度，确保隧道建设施工优质高效推进。大瑞铁路建成通车后，将连通中缅国际铁路中国境内“最后一段”，对推动中国与东南亚南亚国家交流合作，重塑“南方丝绸古路”辉煌具有重大作用。

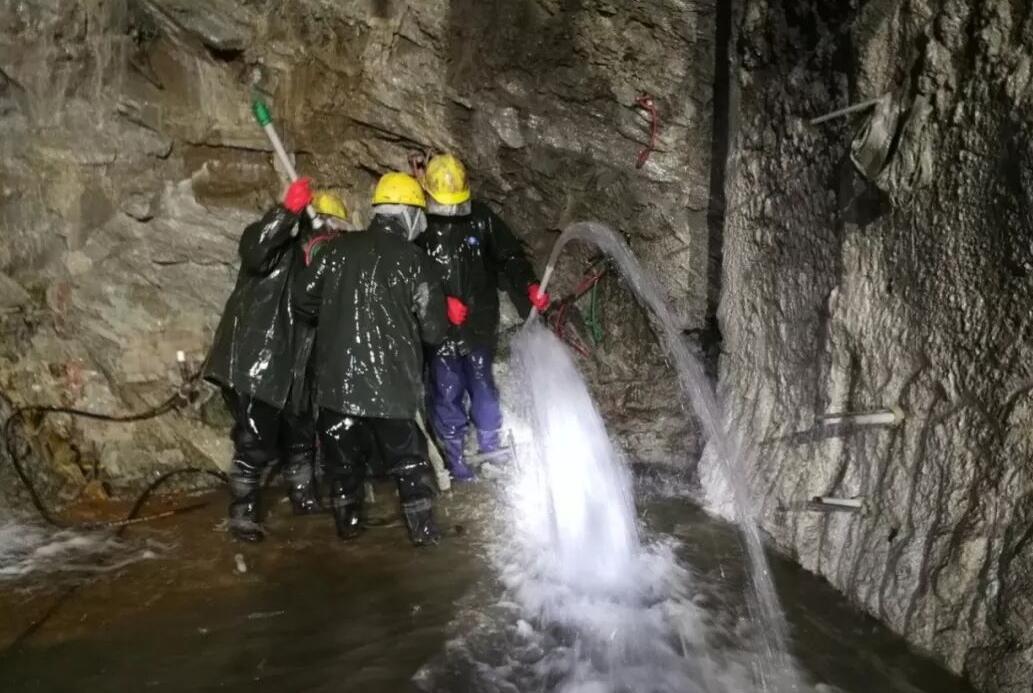

大瑞铁路保山隧道中水资源丰富，这个建设隧道加大了排水任务，因此排水离心泵不可少。
离心式水泵(Centrifugal pump)简称“离心泵"，也叫"离心式抽水机"。它是一种利用水的离心运动的抽水机械。起动前应先往泵里灌满水，起动后旋转的叶轮带动泵里的水高速旋转，水作离心运动，向外甩出并被压入出水管。水被甩出后，叶轮附近的压强减小，在转轴附近就形成一个低压区。这里的压强比大气压低得多，外面的水就在大气压的作用下，冲开底阀从进水管进入泵内。冲进来的水在随叶轮高速旋转中又被甩出，并压入出水管。叶轮在动力机带动下不断高速旋转，水就源源不断地从低处被抽到高处。 MHLS高压水阻柜在铁路隧道排水离心泵的应用

很多客户认为抽水扬程越低，电机负荷越小。在这种错误认识的误导下，选购水泵时，常将水泵的扬程选得很高。其实对于离心式水泵而言，当水泵型号确定后，其消耗功率的大小是与水泵的实际流量成正比的。而水泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。反之，扬程越低，流量越大，消耗的功率也就越大。因此，为了防止电机过载，一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。所以当高扬程用于过低扬程抽水时，电机容易过载而发热，严重时可烧毁电机。若应急使用，则必须在出水管上装一个用于调节出水量的闸阀（或用木头等物堵小出水口），以减小流量，防止电机过载。注意电机温升，若发现电机过热，应及时关小出水口流量或关机。这一点也容易产生误解，有些机手认为堵塞出水口，强制减少流量，会增加电机负荷。其实正好相反，正规的大功率离心泵排灌机组的出水管上都装有闸阀，为了减小机组启动时的电机负荷，应先关闭闸阀，待电机启动后再逐渐开启闸阀就是这个道理。
MHLS高压水阻柜在铁路隧道排水离心泵的应用

MHLS系列高压鼠笼（同步）电机软起动水阻柜在中铁五局大瑞铁路保山隧道中排水离心泵应用：水泵配套电机型号：YKK500-4.电机功率：710KW电机额定电压；10KV，额定电流：50.2A, 电机转速：1480r/min。

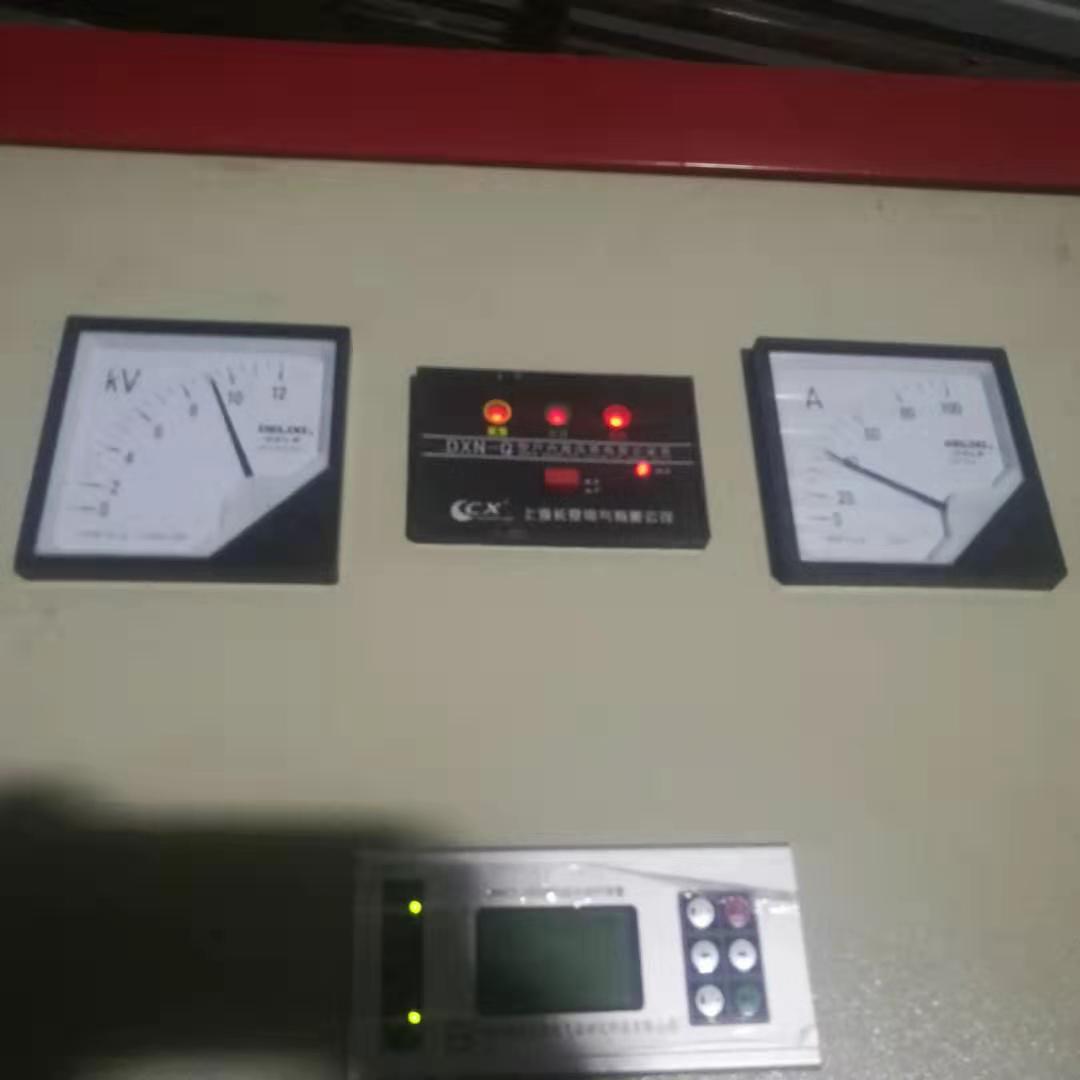

现场系统电压显示；9.1KV,电机起动时间32.5s，水阻柜起动温升4.8℃，电机起动完成运行电流38A.起动电流3.5倍额定电流。
